Trong thế giới phát triển phần mềm, việc mô tả và phân tích hoạt động của hệ thống đóng vai trò cốt yếu. Sau khi tìm hiểu về Use Case Diagram và Class Diagram, chúng ta sẽ đi sâu vào khía cạnh động của hệ thống thông qua Activity Diagram. Theo UML 2.0, hệ thống có thể được mô tả bằng hai mô hình chính: mô hình tĩnh (Static Model) và mô hình động (Dynamic Model). Activity Diagram thuộc về Dynamic Model, giúp chúng ta hình dung rõ ràng các luồng xử lý và tương tác.
Vai trò của Activity Diagram trong UML
Activity Diagram đóng vai trò như một bản vẽ chi tiết tập trung vào việc mô tả các hoạt động và luồng xử lý bên trong một hệ thống phần mềm. Nó cung cấp cái nhìn rõ ràng về cách các chức năng được thực hiện và cách chúng tương tác với nhau. Khả năng ứng dụng của Activity Diagram rất rộng rãi, từ việc mô tả các quy trình nghiệp vụ phức tạp đến việc diễn giải luồng xử lý của một chức năng cụ thể hoặc hoạt động của một đối tượng trong hệ thống.
Các thành phần cơ bản của mô hình động bao gồm:
- Event: Sự kiện bên ngoài tác động vào đối tượng, khiến đối tượng phản ứng.
- Activity: Một hoạt động cụ thể diễn ra trong hệ thống, có thể do một hoặc nhiều đối tượng thực hiện.
- State: Trạng thái của đối tượng, được xác định bởi giá trị của các thuộc tính.
- Action: Hành động cụ thể mà đối tượng thực hiện.
- Condition: Điều kiện ràng buộc hoặc chi phối một hoạt động.
Các ký hiệu chính trong Activity Diagram
Để xây dựng một Activity Diagram hiệu quả, việc nắm vững các ký hiệu là điều kiện tiên quyết. Dưới đây là những ký hiệu phổ biến:
Swimlance

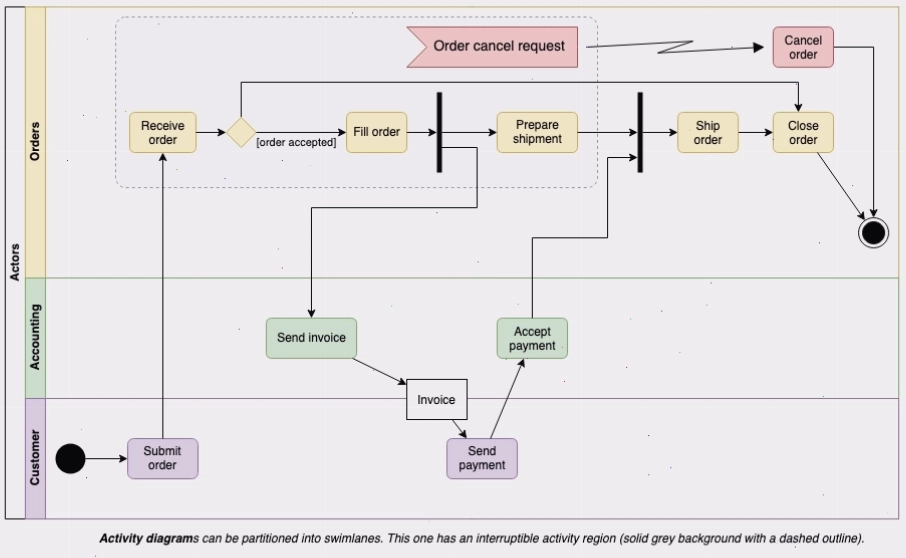

Swimlance (hay còn gọi là Swimlane) được sử dụng để phân định trách nhiệm của từng đối tượng hoặc bộ phận tham gia vào một quy trình. Mỗi một làn bơi (swimlane) đại diện cho một đối tượng hoặc vai trò cụ thể, giúp xác định rõ ai làm gì trong suốt quy trình.
Nút Start và End
Mọi Activity Diagram đều bắt đầu bằng một nút Start (điểm bắt đầu quy trình) và kết thúc bằng một hoặc nhiều nút End (điểm kết thúc quy trình).
Activity
Ký hiệu Activity (hoạt động) là thành phần trung tâm của sơ đồ, thể hiện một bước công việc hoặc một hành động cụ thể trong quy trình.
Branch và Fork
Branch (rẽ nhánh) được sử dụng khi quy trình có nhiều hướng đi dựa trên các điều kiện khác nhau. Ngược lại, Fork thể hiện sự phân tách một hoạt động thành nhiều hoạt động song song, có thể thực hiện đồng thời.
Join
Join là ký hiệu ngược lại với Fork, dùng để hợp nhất nhiều luồng hoạt động song song thành một luồng duy nhất. Tất cả các luồng phải hoàn thành trước khi luồng chung tiếp tục.
Khi nào nên sử dụng Activity Diagram?
Activity Diagram đặc biệt hữu ích trong các tình huống sau:
- Mô tả cách các hoạt động phối hợp để cung cấp một dịch vụ, ở các mức độ trừu tượng khác nhau.
- Diễn giải mối liên hệ giữa các sự kiện trong một use case, đặc biệt khi các hoạt động có thể chồng chéo và cần sự phối hợp.
- Mô hình hóa quy trình nghiệp vụ (business workflows) phức tạp.
- Xác định các điều kiện tiên quyết và hậu quả (pre- and post-conditions) cho các use case.
- Mô hình hóa chi tiết các hoạt động phức tạp trong một Activity Diagram cấp cao.
Sử dụng các công cụ như activity diagram draw.io hoặc các trình tạo sơ đồ khác giúp việc thiết kế trở nên dễ dàng và trực quan hơn.
Ví dụ Activity Diagram về hoạt động rút tiền tại ATM
Để dễ hình dung, chúng ta xem xét ví dụ về quy trình rút tiền tại ATM:
Trong sơ đồ này, chúng ta thấy rõ các bước từ việc khách hàng (Customer) cho thẻ vào máy ATM (ATM Machine) đến việc máy hiển thị số dư (Show Balance) và thực hiện các giao dịch khác.
Cách xây dựng Activity Diagram hiệu quả
Để xây dựng một Activity Diagram chuẩn xác và dễ hiểu, bạn có thể thực hiện theo các bước sau:
- Xác định phạm vi: Quyết định quy trình hoặc chức năng nào bạn muốn mô tả.
- Liệt kê các hoạt động: Xác định tất cả các bước và hành động cần thiết trong quy trình.
- Xác định các luồng: Sắp xếp các hoạt động theo trình tự logic, sử dụng các nút điều khiển luồng (Start, End, Branch, Fork, Join).
- Phân định trách nhiệm: Sử dụng Swimlance để chỉ rõ đối tượng nào chịu trách nhiệm cho từng hoạt động.

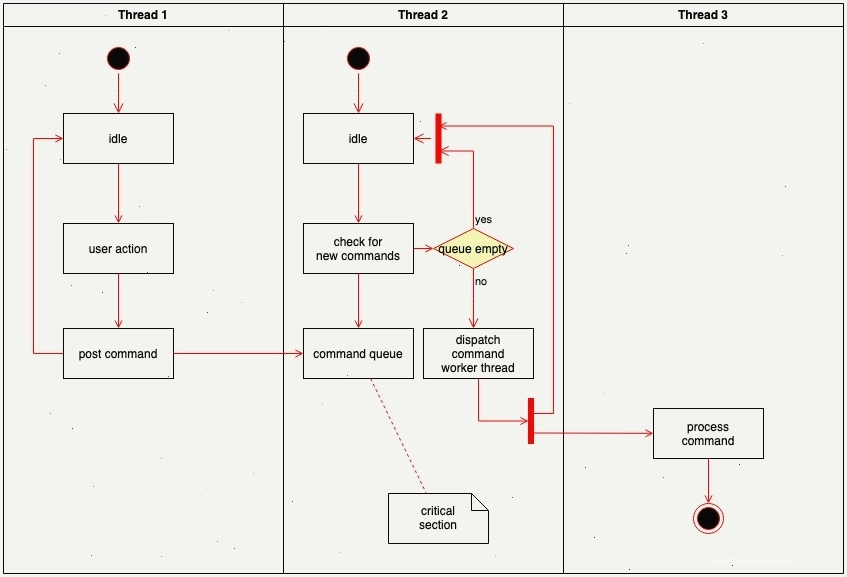

- Vẽ sơ đồ: Sử dụng công cụ hỗ trợ như activity diagram draw.io hoặc các phần mềm UML chuyên dụng để tạo sơ đồ.
- Xem xét và tinh chỉnh: Rà soát lại sơ đồ để đảm bảo tính chính xác, rõ ràng và đầy đủ.
Việc sử dụng các ký hiệu chuẩn của UML, kết hợp với các công cụ trực quan, sẽ giúp bạn tạo ra các Activity Diagram chuyên nghiệp.
So sánh Activity Diagram với các loại biểu đồ UML khác
Activity Diagram tập trung vào luồng hành động và quy trình, khác với:
- Use Case Diagram: Mô tả chức năng hệ thống dưới góc nhìn người dùng.
- Class Diagram: Mô tả cấu trúc tĩnh của hệ thống, bao gồm các lớp, thuộc tính và mối quan hệ.
- Sequence Diagram: Mô tả sự tương tác giữa các đối tượng theo trình tự thời gian.
Trong khi các sơ đồ khác tập trung vào cấu trúc tĩnh hoặc tương tác theo thời gian, Activity Diagram lại làm nổi bật luồng điều khiển và các bước thực thi, cung cấp cái nhìn tổng quan về quy trình làm việc.
Các công cụ hỗ trợ vẽ Activity Diagram
Có nhiều công cụ mạnh mẽ giúp bạn dễ dàng tạo ra các Activity Diagram chất lượng:

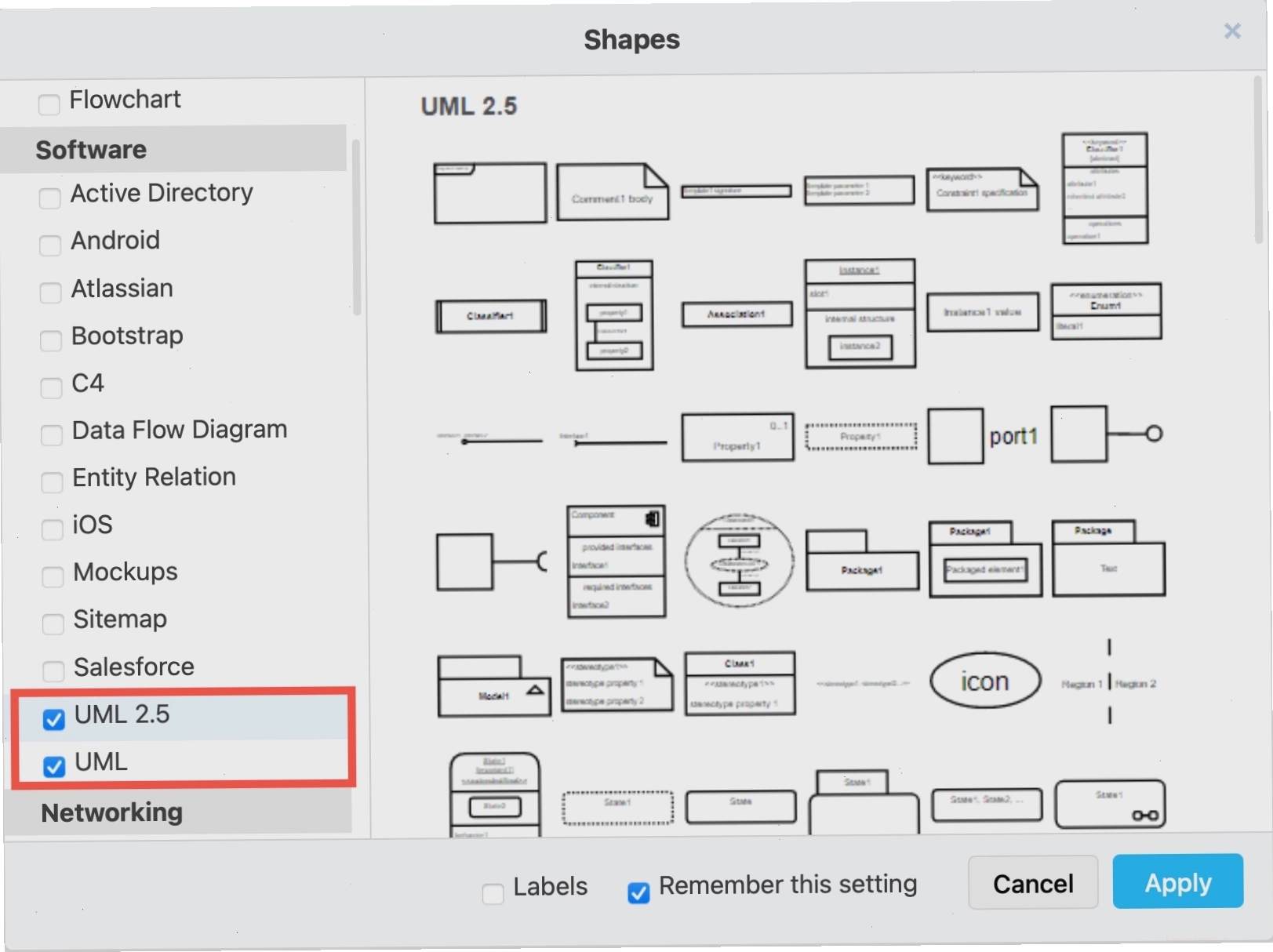

- draw.io (diagrams.net): Miễn phí, dễ sử dụng, hỗ trợ nhiều loại sơ đồ UML. Bạn có thể truy cập thư viện hình khối UML 2.5 để vẽ dễ dàng.
- Visual Paradigm: Một công cụ mô hình hóa UML mạnh mẽ, cung cấp nhiều tính năng nâng cao, có phiên bản Community Edition miễn phí cho mục đích học tập.
- Lucidchart: Nền tảng trực tuyến phổ biến với giao diện thân thiện, hỗ trợ cộng tác.
- Lucidchart cũng cung cấp các mẫu activity diagram mermaid, giúp chuyển đổi giữa các định dạng mô tả sơ đồ.
Mỗi công cụ có những ưu điểm riêng, bạn có thể lựa chọn tùy theo nhu cầu và kinh nghiệm của mình.
Lời kết
Activity Diagram là một công cụ không thể thiếu trong bộ công cụ của các nhà phân tích hệ thống, kỹ sư phần mềm và kiến trúc sư giải pháp. Việc hiểu rõ cách xây dựng và ứng dụng Activity Diagram sẽ giúp bạn mô tả quy trình nghiệp vụ, luồng xử lý của hệ thống một cách rõ ràng, chính xác và hiệu quả. Hãy bắt đầu áp dụng ngay hôm nay để nâng cao chất lượng thiết kế và phát triển phần mềm của bạn.
