Lưu đồ thuật toán là gì và tầm quan trọng trong lập trình
Trong thế giới lập trình, việc thiết kế và triển khai một thuật toán hiệu quả đóng vai trò cốt lõi. Trước khi đi vào viết mã, việc hình dung và phác thảo logic hoạt động của thuật toán là vô cùng cần thiết. Lưu đồ thuật toán, hay còn gọi là flowchart, chính là công cụ đắc lực giúp các nhà phát triển làm điều này. Hiểu rõ lưu đồ thuật toán là gì sẽ mở ra cánh cửa tư duy logic và giải quyết vấn đề một cách có hệ thống.
Việc sử dụng flowchart mang lại nhiều lợi ích: giúp làm rõ bản chất của bài toán, dễ dàng phát hiện và sửa lỗi logic, cải thiện khả năng giao tiếp giữa các thành viên trong nhóm, và cung cấp tài liệu tham khảo hữu ích cho việc bảo trì và phát triển sau này. Đặc biệt, với những thuật toán phức tạp, lưu đồ thuật toán (flowchart) giúp phân rã vấn đề thành các phần nhỏ, dễ quản lý hơn.

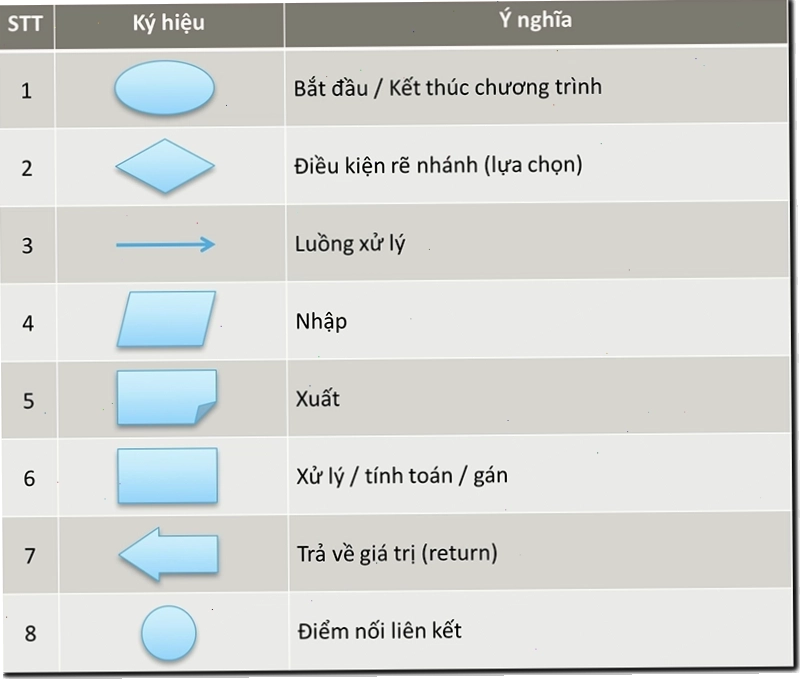

Các ký hiệu chuẩn trong lưu đồ thuật toán
Để biểu diễn thuật toán một cách chính xác, việc nắm vững các ký hiệu được quy ước là điều bắt buộc. Dưới đây là những ký hiệu cơ bản và phổ biến nhất:
- Hình Oval (Terminal): Biểu thị điểm bắt đầu (Start) hoặc kết thúc (End) của thuật toán.
- Hình chữ nhật (Process): Đại diện cho một hành động, một phép xử lý hoặc một bước tính toán.
- Hình thoi (Decision): Biểu thị một điểm rẽ nhánh dựa trên điều kiện đúng/sai.
- Hình bình hành (Input/Output): Đại diện cho việc nhập dữ liệu từ bên ngoài hoặc xuất kết quả ra bên ngoài.
- Hình chữ nhật có hai gạch dọc (Predefined Process): Biểu thị một quy trình con hoặc một hàm đã được định nghĩa sẵn.
- Đường mũi tên (Flowline): Chỉ hướng luồng xử lý của thuật toán, kết nối các ký hiệu lại với nhau.
Việc tuân thủ các ký hiệu này đảm bảo tính nhất quán và dễ hiểu cho mọi người đọc.
Hướng dẫn vẽ lưu đồ thuật toán với các ví dụ thực tế
Để hiểu rõ hơn về cách áp dụng, chúng ta sẽ cùng xem xét một số bài toán lập trình cụ thể và cách vẽ lưu đồ thuật toán online cho chúng.
Bài toán 1: Tính giá trị tuyệt đối của một số nguyên
Yêu cầu: Cho một số nguyên n, tính và trả về giá trị tuyệt đối của n.
Phân tích:
- Nếu n nhỏ hơn 0, giá trị tuyệt đối là -n.
- Nếu n không nhỏ hơn 0 (tức là lớn hơn hoặc bằng 0), giá trị tuyệt đối chính là n.
Bài toán 2: Giải và biện luận phương trình bậc nhất ax + b = 0
Yêu cầu: Tìm nghiệm của phương trình bậc nhất với hai biến số a và b.
Phân tích:
- Nếu a khác 0, phương trình có nghiệm duy nhất x = -b/a.
- Nếu a bằng 0:
- Nếu b khác 0, phương trình vô nghiệm.
- Nếu b bằng 0, phương trình có vô số nghiệm.
Bài toán 3: Tính điểm trung bình môn học
Yêu cầu: Nhập điểm Toán, Lý, Hóa, sau đó tính và hiển thị điểm tổng và điểm trung bình.
Phân tích:
- Nhập 3 giá trị điểm.
- Tính tổng điểm: Toán + Lý + Hóa.
- Tính điểm trung bình: Tổng điểm / 3.
- Hiển thị kết quả.
Bài toán 4: Tính chu vi và diện tích hình tròn
Yêu cầu: Nhập bán kính, tính và hiển thị chu vi, diện tích hình tròn.
Phân tích:
- Nhập bán kính r.
- Tính chu vi: C = 2 * PI * r.
- Tính diện tích: A = PI * r * r.
- Hiển thị C và A.

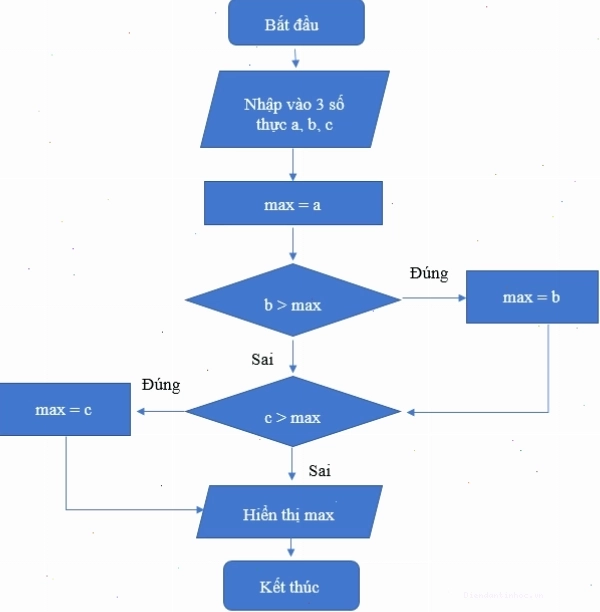

Bài toán 5: Tìm số lớn nhất trong ba số
Yêu cầu: Nhập ba số a, b, c và tìm ra số lớn nhất.
Phân tích:
- Nhập ba số a, b, c.
- So sánh để tìm ra số lớn nhất. Có thể dùng các phép so sánh lồng nhau hoặc sử dụng biến trung gian.
- Hiển thị số lớn nhất.
Các công cụ hỗ trợ vẽ lưu đồ thuật toán
Hiện nay có rất nhiều công cụ giúp bạn vẽ flowchart một cách dễ dàng và chuyên nghiệp. Dưới đây là một số gợi ý:
Phần mềm chuyên dụng
- Microsoft Visio: Một công cụ mạnh mẽ của Microsoft, hỗ trợ vẽ nhiều loại sơ đồ kỹ thuật, bao gồm cả flowchart. Tuy nhiên, Visio chỉ tập trung vào việc vẽ mà không có chức năng chạy thử thuật toán.
- Crocodile Clips ICT: Bên cạnh khả năng vẽ sơ đồ, phần mềm này còn cho phép người dùng chạy thử từng bước trên sơ đồ, giúp hiểu rõ hơn về luồng hoạt động của thuật toán.
Công cụ vẽ online
Đối với những ai ưu tiên sự tiện lợi và cộng tác, các nền tảng trực tuyến là lựa chọn tuyệt vời:
- Creately: Nền tảng này cung cấp hàng nghìn mẫu có sẵn, giao diện kéo thả trực quan và khả năng cộng tác thời gian thực mạnh mẽ. Creately hỗ trợ hơn 10 triệu người dùng và 1000 nhóm với các tính năng tùy chỉnh phong phú, giúp tạo ra các biểu đồ chuyên nghiệp.
- Lucidchart: Một công cụ phổ biến khác với thư viện ký hiệu phong phú và khả năng tích hợp với nhiều ứng dụng khác.
- draw.io (diagrams.net): Miễn phí và dễ sử dụng, draw.io là một lựa chọn tốt cho các nhu cầu vẽ flowchart cơ bản và nâng cao.
Việc lựa chọn công cụ phụ thuộc vào nhu cầu cụ thể, từ vẽ nhanh các sơ đồ đơn giản đến xây dựng các biểu đồ phức tạp và cộng tác nhóm.
Lưu đồ thuật toán vòng lặp for
Khi làm việc với các tác vụ lặp đi lặp lại, lưu đồ thuật toán vòng lặp for là một khái niệm quan trọng. Vòng lặp for thường được sử dụng khi chúng ta biết trước số lần lặp hoặc khoảng lặp. Trong lưu đồ, vòng lặp này thường được biểu diễn bằng một khối xử lý đặc biệt hoặc một chuỗi các ký hiệu quyết định và xử lý, chỉ rõ điểm bắt đầu, điều kiện lặp và bước tăng/giảm biến đếm.
Ví dụ, để in ra các số từ 1 đến 10, lưu đồ sẽ bao gồm:
- Khối khởi tạo biến đếm (ví dụ: i = 1).
- Khối kiểm tra điều kiện (ví dụ: i <= 10).
- Nếu điều kiện đúng: khối xử lý (in i), khối tăng biến đếm (i = i + 1), sau đó quay lại khối kiểm tra điều kiện.
- Nếu điều kiện sai: thoát khỏi vòng lặp.
Sơ đồ này giúp hình dung rõ ràng quy trình lặp và cách nó kết thúc.
Lời kết và lời khuyên cho lập trình viên
Nắm vững cách vẽ và sử dụng lưu đồ thuật toán là một kỹ năng nền tảng không thể thiếu đối với bất kỳ lập trình viên nào, từ người mới bắt đầu đến chuyên gia. Flowchart không chỉ giúp bạn giải quyết vấn đề một cách logic mà còn là công cụ giao tiếp hiệu quả trong môi trường làm việc nhóm. Hãy thực hành thường xuyên với các bài toán khác nhau, khám phá các công cụ vẽ đa dạng và tích hợp chúng vào quy trình phát triển của bạn.
Bắt đầu xây dựng những sơ đồ rõ ràng và chính xác ngay hôm nay để nâng cao hiệu quả công việc và tạo ra những sản phẩm phần mềm chất lượng!
