Trong thế giới phát triển phần mềm, việc quản lý sự phức tạp của các hệ thống lớn đòi hỏi các công cụ mô hình hóa hiệu quả. Package diagram nổi lên như một giải pháp mạnh mẽ, giúp tổ chức các thành phần hệ thống một cách logic và có hệ thống. Bài viết này sẽ đi sâu vào bản chất, mục đích, cách vẽ và các mối quan hệ quan trọng trong package diagram, cung cấp cái nhìn toàn diện cho các nhà phát triển và kiến trúc sư phần mềm.

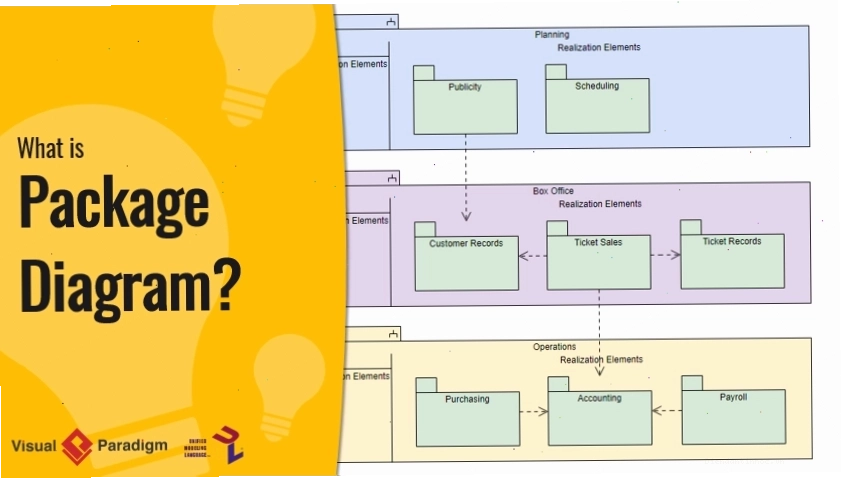

Bản chất và Mục đích của Package Diagram
Package diagram đóng vai trò như một bản đồ cấp cao, phác thảo cách hệ thống được chia thành các phân hệ hoặc mô-đun nhỏ hơn. Mục đích chính của nó là:
- Tổ chức cấu trúc hệ thống: Giúp gom các yếu tố mô hình hóa có liên quan (như lớp, giao diện, các package khác) vào các package. Điều này tương tự như việc sắp xếp các tệp và thư mục trên máy tính của bạn.
- Quản lý sự phức tạp: Trong các dự án lớn, số lượng các lớp và thành phần có thể lên đến hàng trăm, thậm chí hàng nghìn. Package diagram giúp giảm sự lộn xộn bằng cách cung cấp một cái nhìn tổng quan, cho phép các nhà phát triển tập trung vào các phần nhỏ hơn của hệ thống.
- Thể hiện các phụ thuộc: Nó làm rõ mối quan hệ phụ thuộc giữa các package. Một package có thể phụ thuộc vào một package khác, nghĩa là những thay đổi trong package được phụ thuộc có thể ảnh hưởng đến package đang phụ thuộc.
- Phân chia trách nhiệm: Giúp xác định rõ phạm vi và trách nhiệm của từng mô-đun hoặc phân hệ trong hệ thống, hỗ trợ việc phân công công việc và quản lý dự án.
Các Yếu tố Cơ bản trong Package Diagram
Một package diagram bao gồm các thành phần chính sau:

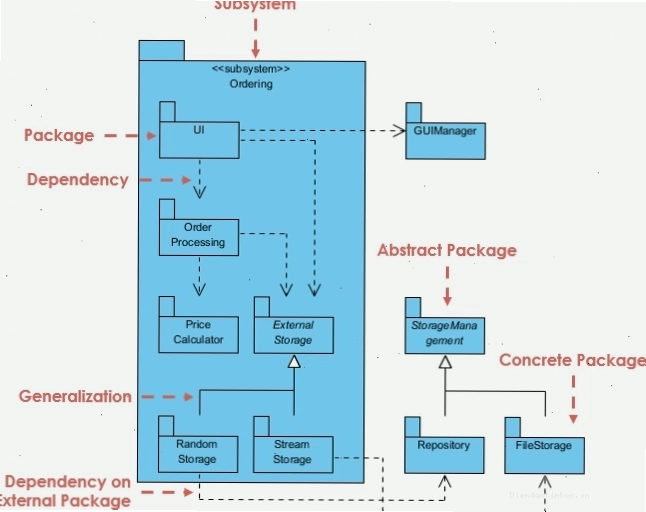

- Package: Được biểu diễn dưới dạng một thư mục có tab ở phía trên hoặc một hình chữ nhật. Nó chứa các yếu tố mô hình hóa khác như lớp, giao diện, các use case hoặc thậm chí các package khác. Tên của package thường được đặt trên tab hoặc bên trong hình chữ nhật.

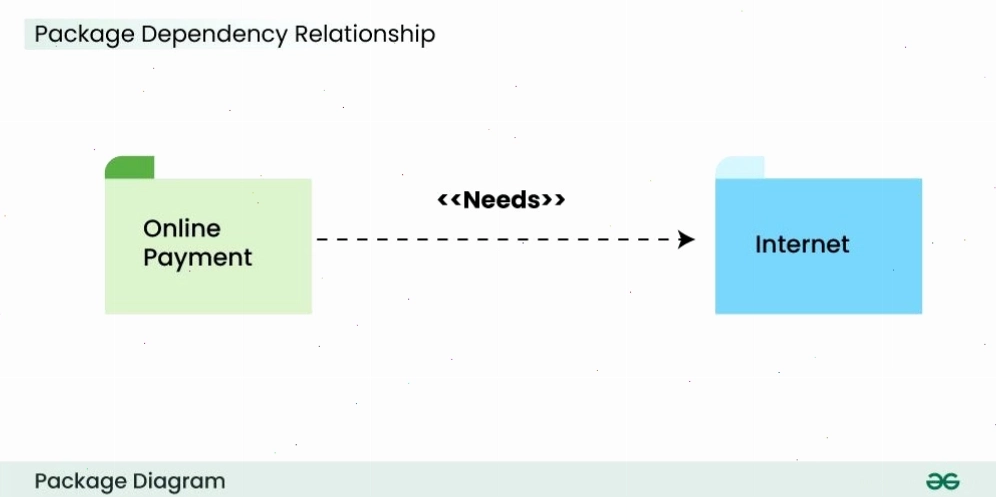

- Dependency: Thể hiện mối quan hệ giữa hai package, trong đó một package (nguồn) phụ thuộc vào package khác (đích). Mối quan hệ này thường được biểu diễn bằng một mũi tên có gạch chấm, chỉ từ package phụ thuộc đến package bị phụ thuộc.
- Elements: Các yếu tố bên trong một package có thể bao gồm các lớp (classes), giao diện (interfaces), các use case, hoặc các package con.

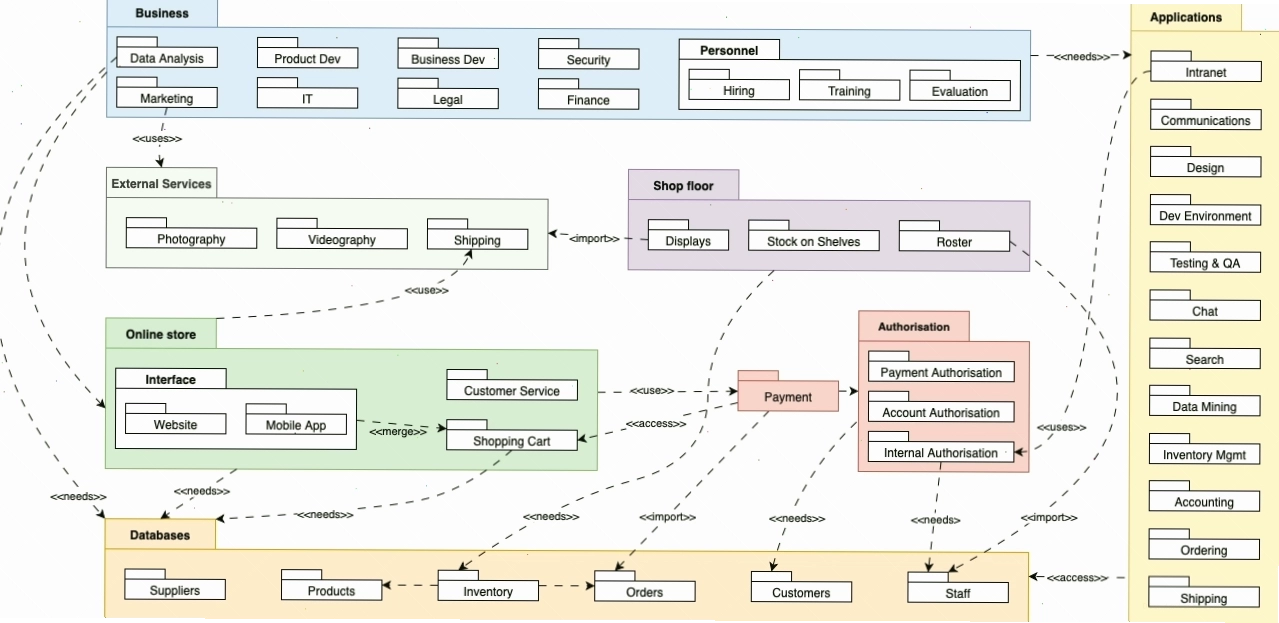

Các Loại Mối Quan Hệ Phổ Biến
Trong package diagram, một số loại mối quan hệ phụ thuộc chính thường gặp bao gồm:
- Dependency (Phụ thuộc): Mối quan hệ cơ bản nhất, cho thấy sự thay đổi trong một package có thể ảnh hưởng đến package khác.
- Import (Nhập): Một package sử dụng các phần tử được định nghĩa trong một package khác. Mũi tên import thường chỉ từ package nhập đến package được nhập.
- Access (Truy cập): Tương tự như import, nhưng thường dùng khi một package cần truy cập các thành phần công khai (public) của package khác.
- Merge (Hợp nhất): Khi hai hoặc nhiều package có cùng tên và nội dung của chúng được hợp nhất lại thành một package duy nhất.
- Extend (Mở rộng): Thường dùng trong ngữ cảnh use case, khi một use case mở rộng hành vi của use case khác.
- Generalization (Kế thừa): Một package kế thừa các đặc tính từ một package cha.

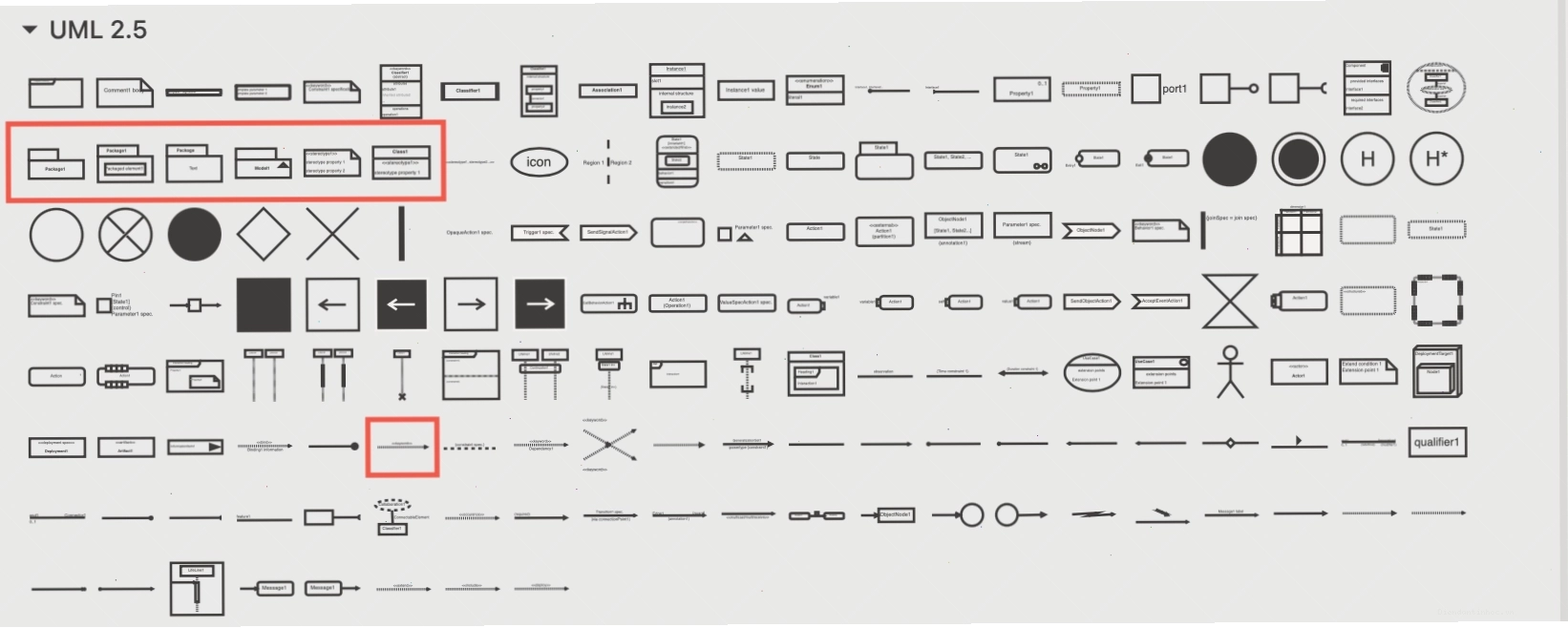

Cách Vẽ Package Diagram Hiệu Quả
Việc vẽ một package diagram không quá phức tạp nếu bạn tuân theo các bước sau:
- Xác định các phân hệ chính: Đầu tiên, hãy chia nhỏ hệ thống của bạn thành các phân hệ logic, đại diện cho các chức năng hoặc nhóm trách nhiệm chính. Đây sẽ là các package cấp cao nhất của bạn.
- Nhóm các thành phần: Đối với mỗi phân hệ, hãy xác định các lớp, giao diện hoặc các thành phần khác thuộc về nó. Đặt chúng vào package tương ứng.
- Xác định các phụ thuộc: Phân tích mối quan hệ giữa các package. Nếu package A cần sử dụng hoặc tương tác với package B, hãy vẽ một mũi tên phụ thuộc từ A đến B.
- Sử dụng các loại phụ thuộc phù hợp: Tùy thuộc vào bản chất của mối quan hệ, hãy sử dụng các ký hiệu import, access, hoặc extend để làm rõ hơn.
- Tổ chức theo cấp bậc: Đối với các hệ thống lớn, hãy xem xét việc lồng ghép các package vào nhau để tạo thành cấu trúc phân cấp, giúp quản lý dễ dàng hơn.
- Tinh chỉnh và làm rõ: Xem xét lại sơ đồ để đảm bảo tính rõ ràng và dễ hiểu. Sử dụng tên package mô tả và tránh làm sơ đồ quá phức tạp.
Ứng dụng Package Diagram trong Thực tế
Package diagram không chỉ giới hạn trong tài liệu hóa mã nguồn mà còn có nhiều ứng dụng thực tế:

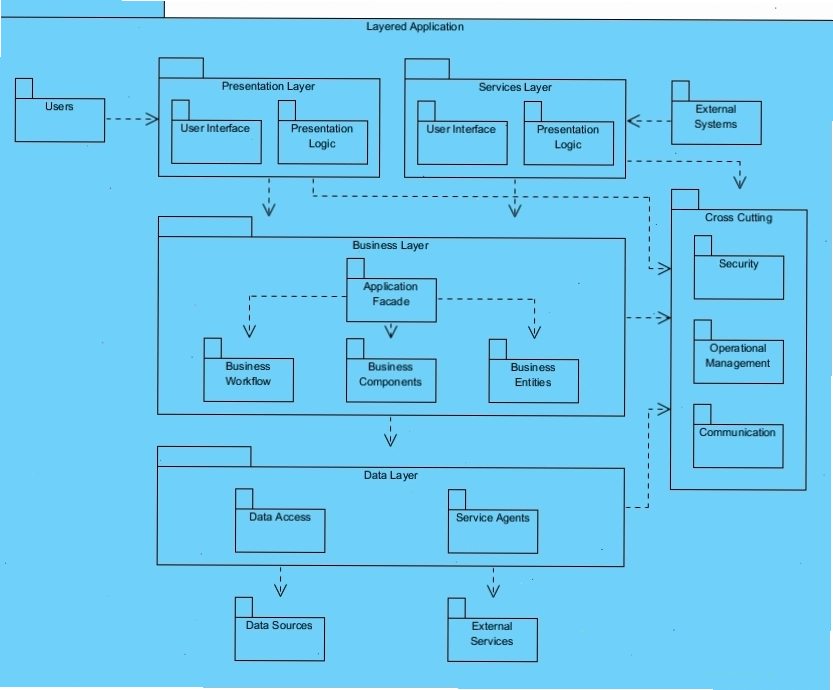

- Kiến trúc phần mềm (Software Architecture): Giúp các kiến trúc sư mô tả cấu trúc tổng thể của một ứng dụng hoặc hệ thống, đặc biệt là các ứng dụng đa lớp (multi-layered) hoặc kiến trúc microservices. Ví dụ, một package diagram có thể thể hiện các lớp như Presentation, Business Logic, Data Access.
- Quản lý dự án: Hỗ trợ việc phân chia dự án thành các module nhỏ, dễ quản lý và phân công cho các nhóm phát triển khác nhau.
- Tái sử dụng mã nguồn: Giúp xác định các package có thể tái sử dụng trong các dự án khác.
- Giao tiếp giữa các bên liên quan: Cung cấp một cái nhìn tổng quan cấp cao, giúp các nhà quản lý, khách hàng và các thành viên khác trong nhóm hiểu được cấu trúc của hệ thống mà không cần đi sâu vào chi tiết kỹ thuật.
Trong mô hình package diagram mvc, các package thường được phân chia rõ ràng theo các lớp Model, View, và Controller, giúp quản lý luồng dữ liệu và trách nhiệm của từng thành phần một cách hiệu quả.
So sánh Package Diagram với Class Diagram

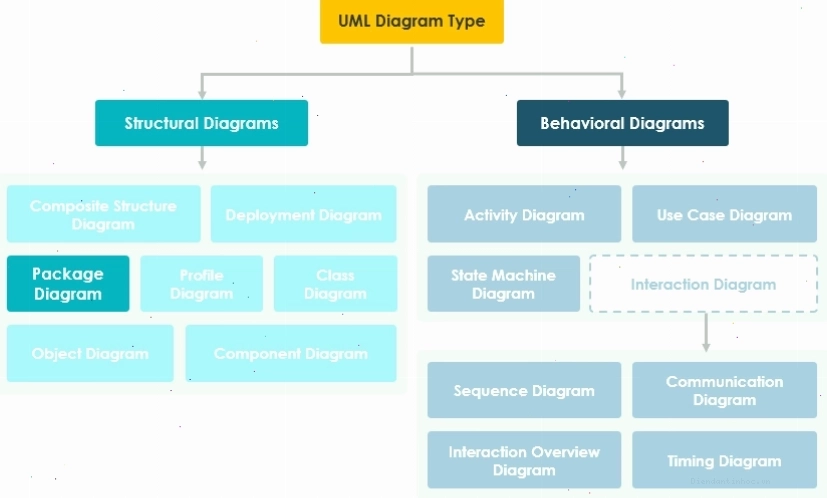

Mặc dù cả package diagram và class diagram đều là các sơ đồ cấu trúc trong UML, chúng phục vụ các mục đích khác nhau:
| Tiêu chí | Package Diagram | Class Diagram |
|---|---|---|
| Cấp độ trừu tượng | Cấp cao, tổ chức các nhóm lớn (packages) | Cấp thấp, chi tiết về các lớp và mối quan hệ giữa chúng |
| Mục đích chính | Tổ chức cấu trúc hệ thống, quản lý sự phức tạp, thể hiện phụ thuộc giữa các module | Mô tả chi tiết cấu trúc của các lớp, thuộc tính, phương thức và mối quan hệ (kế thừa, hiệp hội, phụ thuộc) |
| Phạm vi sử dụng | Toàn bộ hệ thống, kiến trúc phần mềm | Một module hoặc một phần cụ thể của hệ thống |
| Tính trực quan | Tổng quan, dễ hiểu đối với người không chuyên sâu kỹ thuật | Chi tiết, đòi hỏi kiến thức về lập trình hướng đối tượng |
Những Lưu ý Quan trọng Khi Sử dụng Package Diagram
Để khai thác tối đa lợi ích của package diagram, hãy ghi nhớ những điểm sau:
- Đặt tên rõ ràng: Sử dụng tên package mang tính mô tả, phản ánh đúng chức năng hoặc nhóm trách nhiệm của nó.
- Hạn chế sự phức tạp: Tránh tạo ra quá nhiều package lồng nhau hoặc các phụ thuộc chằng chịt gây khó hiểu.
- Sử dụng các ký hiệu chuẩn: Tuân thủ các quy ước của UML để đảm bảo tính nhất quán và dễ hiểu.
- Cập nhật thường xuyên: Package diagram cần được cập nhật song song với quá trình phát triển phần mềm để phản ánh đúng cấu trúc hiện tại của hệ thống.
- Xem xét cả các thành phần phi mã nguồn: Package không chỉ chứa các lớp mà còn có thể chứa tài liệu, tệp cấu hình, hoặc các thành phần quan trọng khác của dự án.
Một package diagram example điển hình có thể là việc phân chia một ứng dụng web thành các package như `com.example.webapp.controller`, `com.example.webapp.model`, `com.example.webapp.service`, `com.example.webapp.repository`.
Kết luận
Package diagram là một công cụ không thể thiếu trong bộ công cụ của bất kỳ nhà phát triển phần mềm hay kiến trúc sư hệ thống nào. Nó cung cấp một phương pháp có cấu trúc để tổ chức, quản lý và giao tiếp về cấu trúc của các hệ thống phức tạp. Bằng cách hiểu rõ và áp dụng hiệu quả các nguyên tắc của package diagram, bạn có thể nâng cao đáng kể chất lượng thiết kế, khả năng bảo trì và sự thành công của các dự án phần mềm.
Hãy bắt đầu áp dụng package diagram vào dự án của bạn ngay hôm nay để xây dựng những hệ thống phần mềm vững chắc và dễ quản lý hơn!
