Trong thế giới mạng máy tính ngày càng phát triển, việc quản lý hệ thống cáp mạng trở nên phức tạp. Tình trạng cáp mạng lằng nhằng không chỉ gây mất thẩm mỹ mà còn cản trở quá trình bảo trì, sửa chữa. Patch panel ra đời như một giải pháp tối ưu, mang đến sự gọn gàng và chuyên nghiệp cho hệ thống mạng. Bài viết này sẽ đi sâu phân tích patch panel là gì, vai trò, cách phân loại và ứng dụng thực tế.

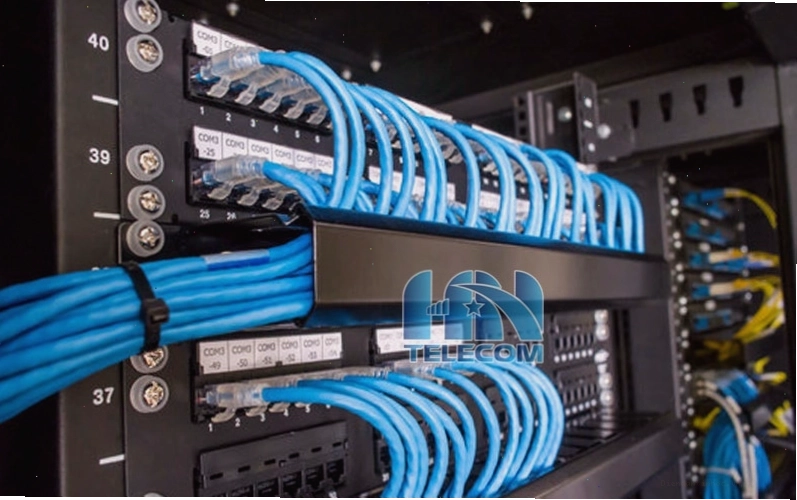

Patch Panel là gì và cấu tạo cơ bản
Patch panel, hay còn gọi là bảng cắm dây mạng, là một thiết bị mạng được thiết kế để tập trung và tổ chức các đầu cáp mạng đi âm tường hoặc từ các vị trí khác nhau trong hệ thống. Nó hoạt động như một bảng điều khiển trung gian, cho phép kết nối cáp mạng một cách gọn gàng và khoa học.
Thông thường, patch panel có kích thước chuẩn 19 inch, phù hợp để lắp đặt vào các tủ rack tiêu chuẩn. Mỗi cổng trên patch panel đại diện cho một điểm kết nối cáp riêng lẻ. Một đầu của cáp mạng sẽ được đấu nối vào mặt sau của patch panel (thường sử dụng công cụ bấm cáp punch down tool), trong khi mặt trước của patch panel sẽ sử dụng các dây nhảy (patch cord) để kết nối đến các thiết bị mạng khác như switch, router.
Sự ra đời của patch panel giúp khắc phục nhược điểm của việc cắm trực tiếp đầu RJ45 vào switch. Theo thời gian, các đầu RJ45 có thể bị oxy hóa, gây suy hao tín hiệu và làm chập chờn hệ thống mạng. Patch panel, cùng với việc sử dụng dây nhảy chất lượng cao, giúp giảm thiểu tối đa tình trạng này, đồng thời tăng tính thẩm mỹ và sự thuận tiện trong việc quản lý, bảo trì.
Vai trò và lợi ích khi sử dụng Patch Panel
Việc tích hợp patch panel vào hệ thống mạng mang lại nhiều lợi ích thiết thực, đặc biệt là đối với các mạng có quy mô lớn hoặc yêu cầu cao về sự ổn định và khả năng quản lý.
Tổ chức và quản lý cáp mạng hiệu quả
Vai trò quan trọng nhất của patch panel là giúp sắp xếp hệ thống cáp mạng một cách ngăn nắp. Thay vì các sợi cáp rối rắm, mọi kết nối đều được tập trung tại một điểm duy nhất. Điều này không chỉ làm tăng tính thẩm mỹ mà còn giúp kỹ thuật viên dễ dàng theo dõi, quản lý từng đường cáp. Việc dán nhãn đánh dấu cho từng cổng trên patch panel càng làm tăng khả năng quản lý, phân loại các thiết bị như máy tính, máy in, điện thoại VoIP.
Giảm thiểu suy hao tín hiệu và tăng ổn định
Theo tiêu chuẩn quốc tế, việc bấm đầu RJ45 trực tiếp cho cáp Cat5e hay Cat6 không phải lúc nào cũng đảm bảo độ chính xác tuyệt đối. Theo thời gian, đầu RJ45 dễ bị oxy hóa, dẫn đến tín hiệu bị dội ngược và làm quá tải bộ xử lý của switch. Patch panel hoạt động như một điểm kết nối trung gian, giúp kết nối với switch bằng dây nhảy có chất lượng tốt, đầu nối được bảo vệ tốt hơn, từ đó giảm thiểu suy hao tín hiệu và đảm bảo hệ thống mạng hoạt động ổn định hơn.
Tăng tính linh hoạt và khả năng mở rộng
Hệ thống mạng luôn cần có khả năng mở rộng để đáp ứng nhu cầu phát triển. Với patch panel, việc thêm mới các thiết bị hoặc thay đổi cấu trúc mạng trở nên đơn giản hơn rất nhiều. Thay vì phải chạy lại các dây cáp cố định, bạn chỉ cần điều chỉnh các kết nối từ patch panel mà không gây xáo trộn lớn đến toàn bộ hệ thống.
Hỗ trợ kiểm tra và khắc phục sự cố nhanh chóng
Khi có sự cố xảy ra, patch panel giúp các kỹ thuật viên xác định vị trí lỗi nhanh chóng hơn. Bằng cách kiểm tra từng cổng kết nối hoặc tín hiệu trên dây nhảy, việc khoanh vùng và xử lý sự cố trở nên hiệu quả, giảm thiểu thời gian gián đoạn hoạt động của mạng.

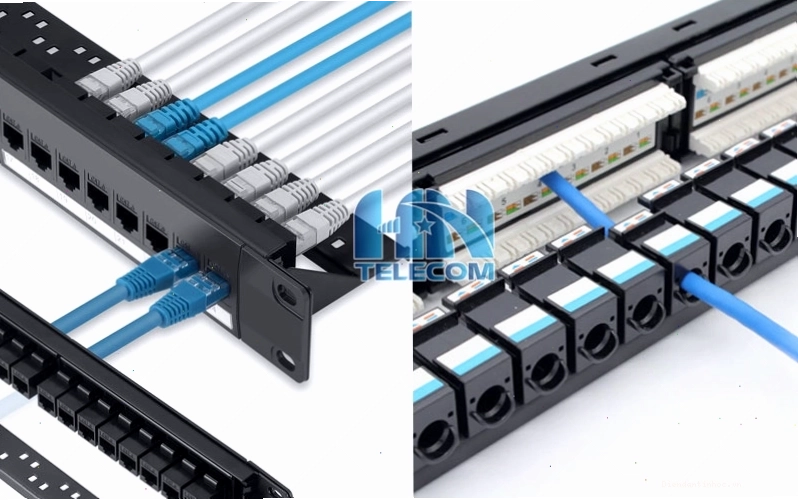

Phân loại Patch Panel

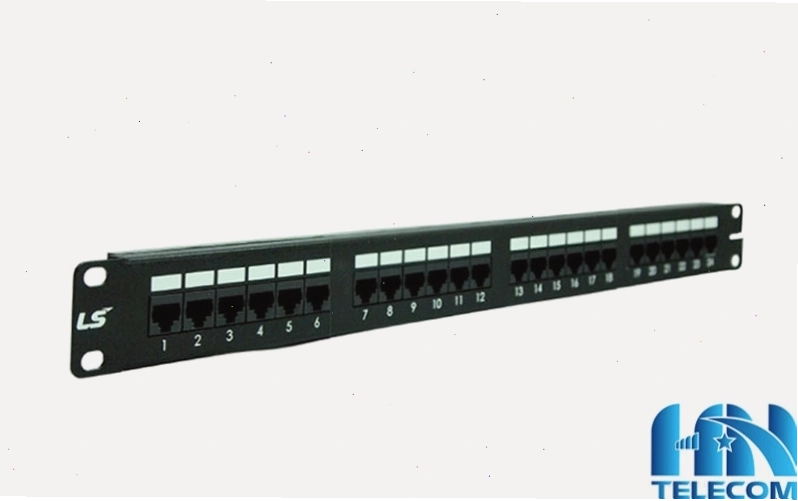

Patch panel được phân loại dựa trên hai tiêu chí chính: số lượng cổng kết nối và loại đầu nối.
Phân loại theo số lượng Port (cổng kết nối)
Số lượng cổng trên một patch panel quyết định khả năng kết nối của nó. Các loại phổ biến bao gồm:
- Patch panel 8 port
- Patch panel 12 port
- Patch panel 16 port
- Patch panel 24 port
- Patch panel 48 port
- Patch panel 96 port
Trên thị trường hiện nay, patch panel 24p và patch panel 24 port, cùng với patch panel 48 port là những loại được sử dụng rộng rãi nhất vì chúng tương thích với hầu hết các tủ mạng tiêu chuẩn và đáp ứng nhu cầu của đa số hệ thống mạng văn phòng, doanh nghiệp.
Phân loại theo loại cổng kết nối
Loại đầu nối trên patch panel cần tương thích với loại cáp mạng được sử dụng trong hệ thống:
- Đầu Cat5e: Phù hợp với cáp mạng Cat5e, hỗ trợ tốc độ Gigabit Ethernet.
- Đầu Cat6: Phù hợp với cáp mạng Cat6, cho tốc độ cao hơn và băng thông rộng hơn.
- Đầu Cat6a: Nâng cao hiệu suất so với Cat6, hỗ trợ tốc độ 10 Gigabit Ethernet.
- Đầu Cat7/Cat8: Dành cho các ứng dụng yêu cầu băng thông cực cao.
- Fiber Patch Panel: Dành cho cáp quang, sử dụng các đầu nối quang như LC, SC, ST.
Việc lựa chọn loại cổng kết nối phù hợp đảm bảo hiệu suất truyền dẫn tín hiệu tối ưu cho toàn bộ hệ thống.
Cách hoạt động và lắp đặt Patch Panel
Hoạt động của patch panel khá đơn giản nhưng đòi hỏi sự chính xác trong quá trình lắp đặt. Quy trình cơ bản như sau:
- Kéo cáp mạng: Các sợi cáp mạng đi âm tường từ các văn phòng, khu vực làm việc sẽ được kéo về vị trí lắp đặt tủ rack chứa patch panel.
- Đấu nối cáp vào mặt sau: Đầu của mỗi sợi cáp mạng được đấu nối vào mặt sau của patch panel. Mỗi cổng trên patch panel tương ứng với một điểm kết nối cáp. Quá trình này thường sử dụng công cụ bấm cáp chuyên dụng để đảm bảo các sợi dây đồng tiếp xúc tốt với các chân kết nối.
- Kết nối với Switch: Từ mặt trước của patch panel, sử dụng các dây nhảy (patch cord) có chiều dài phù hợp để kết nối từng cổng của patch panel đến các cổng tương ứng trên thiết bị switch.
Quá trình đấu nối cần tuân thủ đúng chuẩn màu dây để tránh nhầm lẫn và đảm bảo tín hiệu hoạt động chính xác.
Tại sao nên sử dụng Patch Panel trong Data Center và mạng doanh nghiệp?
Trong môi trường Data Center hoặc các hệ thống mạng doanh nghiệp quy mô lớn, việc sử dụng patch panel không chỉ là một tùy chọn mà là một yêu cầu bắt buộc để đảm bảo vận hành hiệu quả.
Quản lý tập trung: Data Center có hàng trăm, thậm chí hàng nghìn sợi cáp. Patch panel giúp tập trung tất cả các kết nối này tại một nơi, giúp việc quản lý, theo dõi và kiểm soát trở nên dễ dàng hơn bao giờ hết. Kỹ thuật viên có thể nhanh chóng xác định được đường đi của từng sợi cáp.
Tối ưu hóa không gian: Bằng cách sắp xếp cáp gọn gàng vào tủ rack, patch panel giúp tiết kiệm không gian đáng kể, tránh tình trạng rối cáp gây cản trở luồng khí làm mát, ảnh hưởng đến hiệu suất hoạt động của các thiết bị.
Phòng ngừa lỗi: Việc đấu nối chính xác vào patch panel và sử dụng dây nhảy chất lượng giúp giảm thiểu rủi ro từ các kết nối lỏng lẻo hay đầu cáp bị hư hại, góp phần tăng cường độ tin cậy cho toàn bộ hệ thống.
Dễ dàng nâng cấp, thay đổi: Khi cần mở rộng hoặc thay đổi cấu trúc mạng, chỉ cần điều chỉnh các kết nối dây nhảy trên patch panel mà không cần tác động sâu vào hệ thống cáp âm tường, giảm thiểu thời gian và chi phí.
Lưu ý khi lựa chọn và sử dụng Patch Panel
Để phát huy tối đa hiệu quả của patch panel, người dùng cần lưu ý một số điểm sau:
- Chọn đúng chuẩn loại cổng: Đảm bảo loại cổng (Cat5e, Cat6, Cat6a, Fiber) của patch panel tương thích với loại cáp đang sử dụng.
- Số lượng cổng phù hợp: Lựa chọn patch panel có số lượng cổng dư ra một chút so với nhu cầu hiện tại để thuận tiện cho việc mở rộng sau này.
- Chất lượng vật liệu: Ưu tiên các sản phẩm có vỏ làm từ kim loại hoặc nhựa chất lượng cao, đảm bảo độ bền và khả năng chống nhiễu tốt.
- Thương hiệu uy tín: Lựa chọn sản phẩm từ các nhà sản xuất có tên tuổi để đảm bảo chất lượng và chế độ bảo hành.
- Đấu nối cẩn thận: Quá trình đấu nối cáp vào mặt sau patch panel đòi hỏi sự tỉ mỉ, chính xác để đảm bảo các chân tiếp xúc tốt nhất.
- Sử dụng dây nhảy chất lượng: Kết hợp patch panel với các loại dây nhảy (patch cord) có chất lượng tốt, đạt chuẩn để đảm bảo hiệu suất truyền dẫn.
Việc lựa chọn và sử dụng patch panel đúng cách sẽ góp phần xây dựng một hệ thống mạng chuyên nghiệp, ổn định và dễ dàng quản lý.
Câu hỏi thường gặp về Patch Panel
Dưới đây là một số câu hỏi phổ biến mà người dùng thường đặt ra về patch panel:
Patch panel 16 port là gì và dùng khi nào?
Patch panel 16 port là loại bảng cắm có 16 cổng kết nối. Nó thường được sử dụng trong các hệ thống mạng nhỏ hoặc các phân đoạn mạng cụ thể cần số lượng kết nối vừa phải, ví dụ như trong các phòng họp, khu vực làm việc ít người.
Sự khác biệt giữa Patch Panel và Switch là gì?
Switch là thiết bị chủ động trong mạng, có chức năng chuyển mạch các gói dữ liệu giữa các thiết bị. Patch Panel là thiết bị thụ động, chỉ đóng vai trò trung gian để tập trung và tổ chức các đầu cáp. Switch cần nguồn điện để hoạt động, còn patch panel thì không.
Fiber Patch Panel là gì?
Fiber Patch Panel là loại patch panel chuyên dụng cho cáp quang. Thay vì các cổng RJ45, nó có các adapter để kết nối các đầu nối cáp quang (như SC, LC, ST), giúp quản lý tập trung các đường cáp quang trong hệ thống.
Kết luận
Patch panel đóng vai trò không thể thiếu trong việc xây dựng và duy trì một hệ thống mạng hiện đại, chuyên nghiệp. Từ việc tổ chức cáp mạng gọn gàng, giảm thiểu suy hao tín hiệu đến tăng cường khả năng quản lý và mở rộng, patch panel mang lại những lợi ích thiết thực cho mọi tổ chức. Hãy tìm hiểu kỹ nhu cầu của hệ thống và lựa chọn loại patch panel phù hợp để tối ưu hóa hiệu suất mạng của bạn. Nếu bạn đang cần tư vấn chi tiết hoặc muốn tìm hiểu về các giải pháp mạng toàn diện, đừng ngần ngại liên hệ với chúng tôi để nhận được sự hỗ trợ tốt nhất.
