Cảm biến vật cản hồng ngoại là gì và nguyên lý hoạt động cơ bản

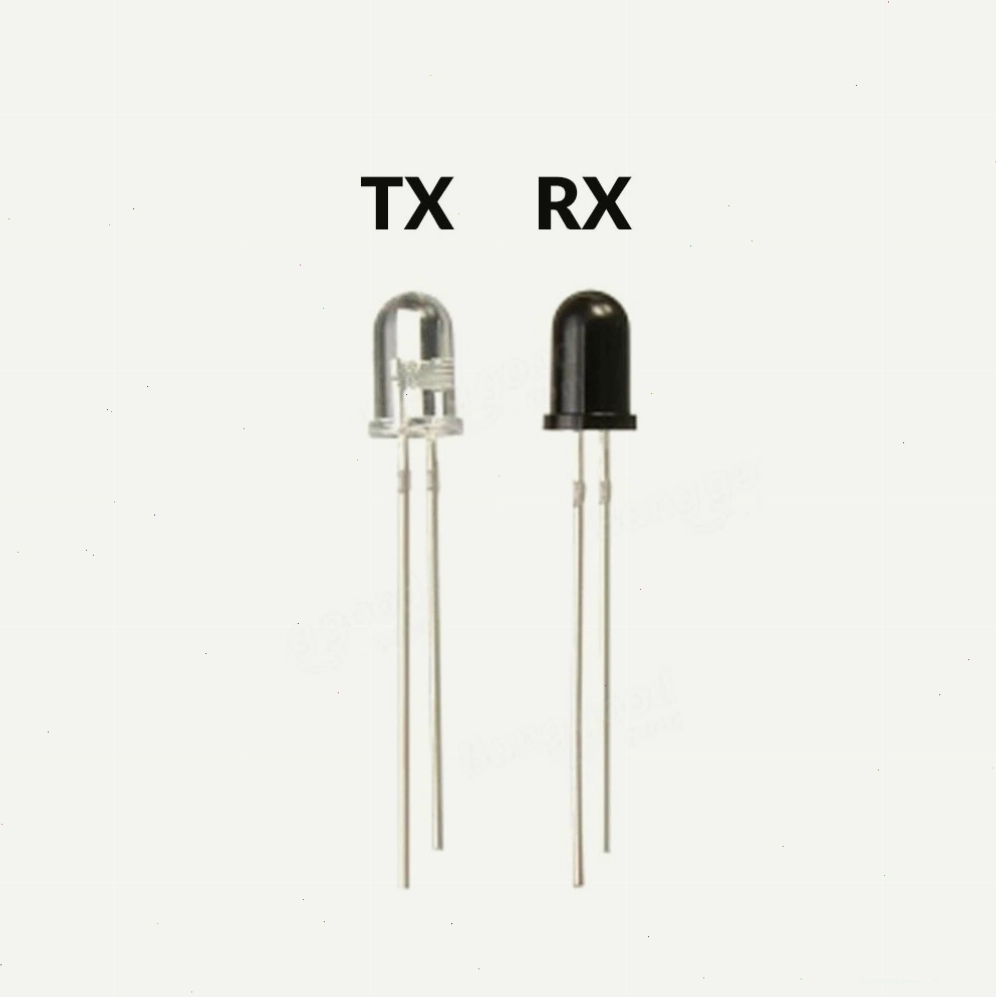

Cảm biến vật cản hồng ngoại là một thiết bị điện tử có khả năng phát hiện sự có mặt hay vắng mặt của một vật thể trong phạm vi hoạt động của nó bằng cách sử dụng tia hồng ngoại. Cấu tạo cơ bản của cảm biến này bao gồm hai thành phần chính: một bộ phận phát tia hồng ngoại (thường là LED hồng ngoại - IR LED) và một bộ phận thu tia hồng ngoại (thường là photodiode hoặc phototransistor - IR Receiver).
Nguyên lý hoạt động dựa trên sự tương tác của tia hồng ngoại với vật thể:
- Truyền và nhận tia hồng ngoại: LED hồng ngoại liên tục phát ra các chùm tia hồng ngoại với một tần số nhất định. Các tia này di chuyển trong một phạm vi nhất định.
- Phản xạ hoặc chặn tia: Khi gặp một vật thể, tia hồng ngoại sẽ bị phản xạ trở lại về phía bộ phận thu (IR Receiver) hoặc bị chặn lại.
- Xử lý tín hiệu: Bộ phận thu IR Receiver sẽ tiếp nhận tia hồng ngoại phản xạ. Khi có đủ lượng tia hồng ngoại chiếu vào, nội trở của IR Receiver sẽ giảm đáng kể (từ vài trăm KΩ xuống vài chục Ω).

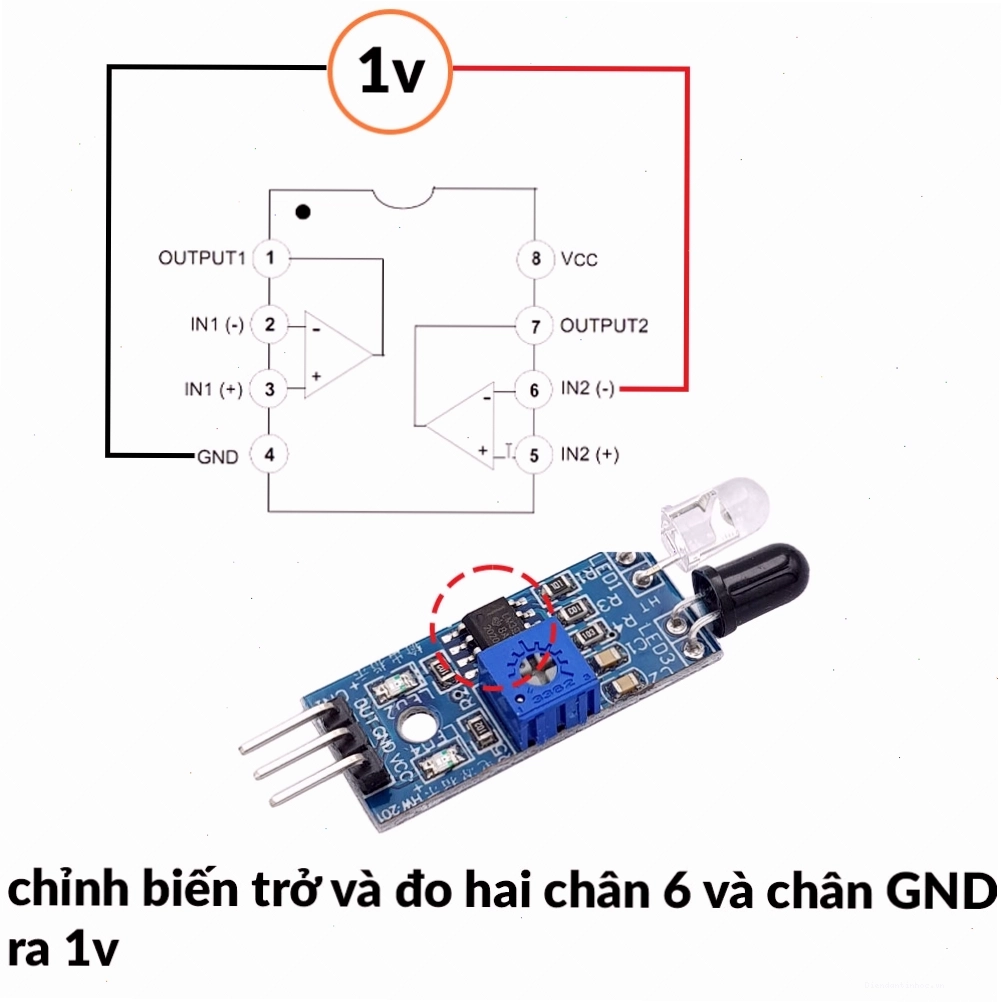

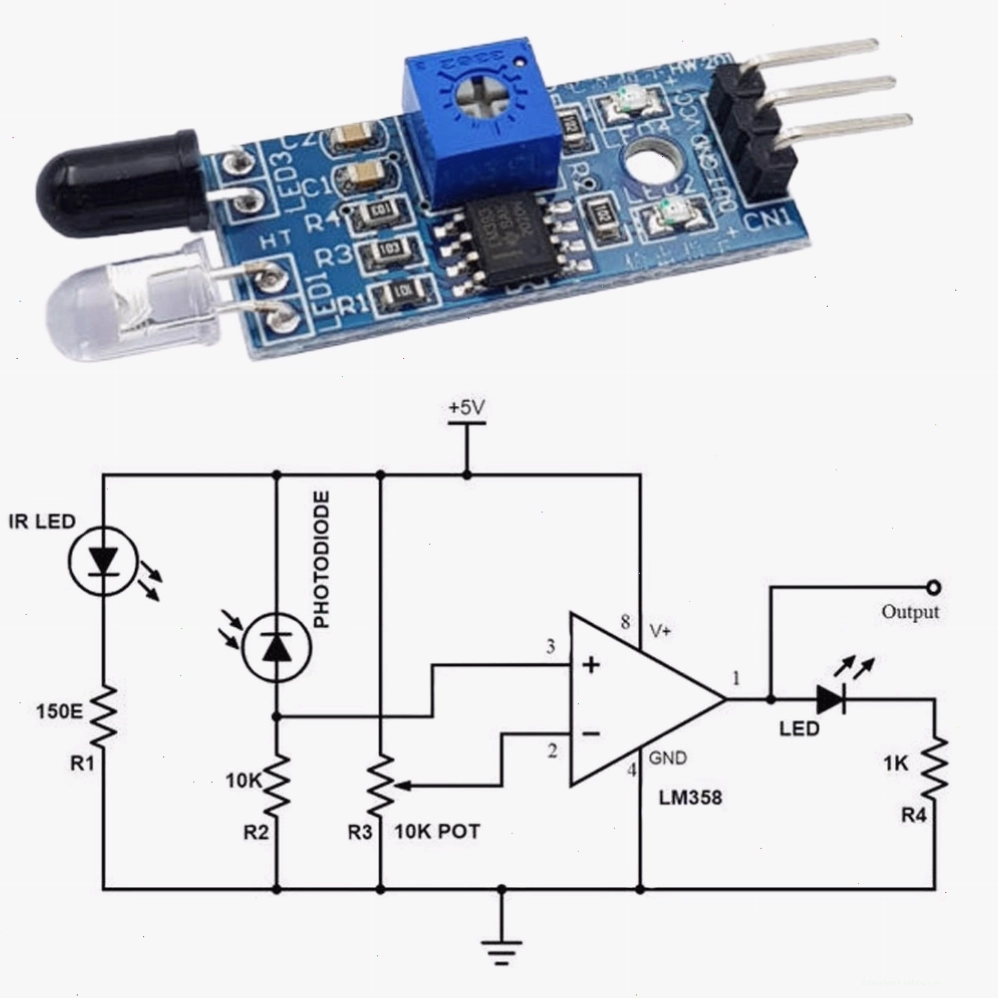

- Kích hoạt đầu ra: Sự thay đổi nội trở này làm thay đổi điện áp tại một điểm trong mạch (thường là một cầu chia áp hoặc bộ khuếch đại thuật toán như Op-Amp). Nếu sự thay đổi điện áp đủ lớn (vượt ngưỡng xác định bởi IC so sánh), đèn báo hiệu (thường là LED xanh) sẽ sáng lên và mạch sẽ xuất ra một tín hiệu số (HIGH hoặc LOW) cho biết đã phát hiện vật cản.

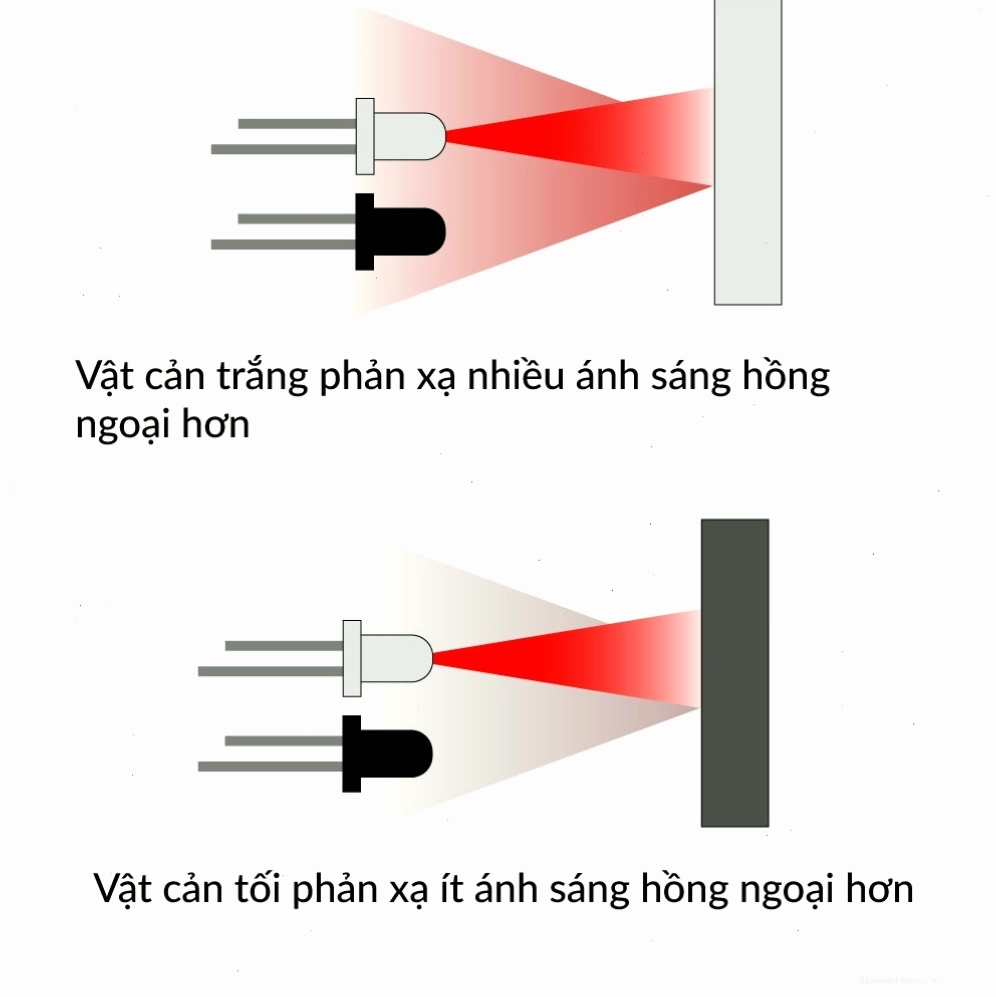

Độ nhạy của cảm biến còn phụ thuộc vào đặc tính của vật cản. Các vật có bề mặt màu trắng hoặc sáng bóng thường phản xạ tia hồng ngoại tốt hơn, trong khi các vật có màu tối có xu hướng hấp thụ tia nhiều hơn, dẫn đến tín hiệu phản xạ yếu hơn và khó phát hiện hơn.
Các loại cảm biến vật cản hồng ngoại phổ biến
Trên thị trường có nhiều loại cảm biến vật cản hồng ngoại với các kiểu dáng và phạm vi hoạt động khác nhau. Một số loại phổ biến bao gồm:
- Cảm biến phản xạ khuếch tán (Diffuse Reflective): Loại này phát và thu tia hồng ngoại trên cùng một mặt. Khi có vật thể xuất hiện trong vùng quét, tia hồng ngoại sẽ phản xạ lại bộ thu.

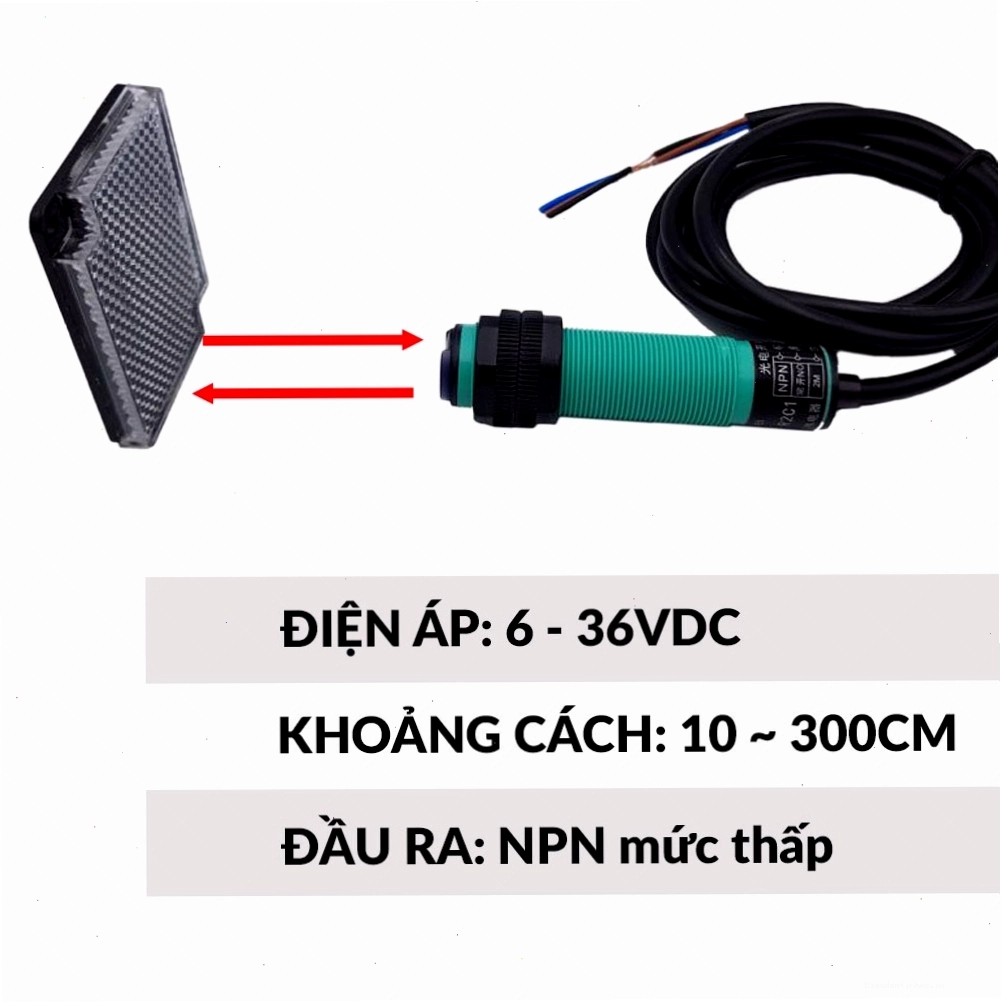

- Cảm biến phản xạ gương (Retroreflective): Sử dụng một bộ phản xạ (gương) đặt đối diện. Bộ phát và bộ thu nằm cùng một khối. Tia hồng ngoại phát ra sẽ đi đến gương phản xạ ngược lại bộ thu. Khi có vật thể cắt ngang đường đi của tia, bộ thu sẽ không nhận được tín hiệu.

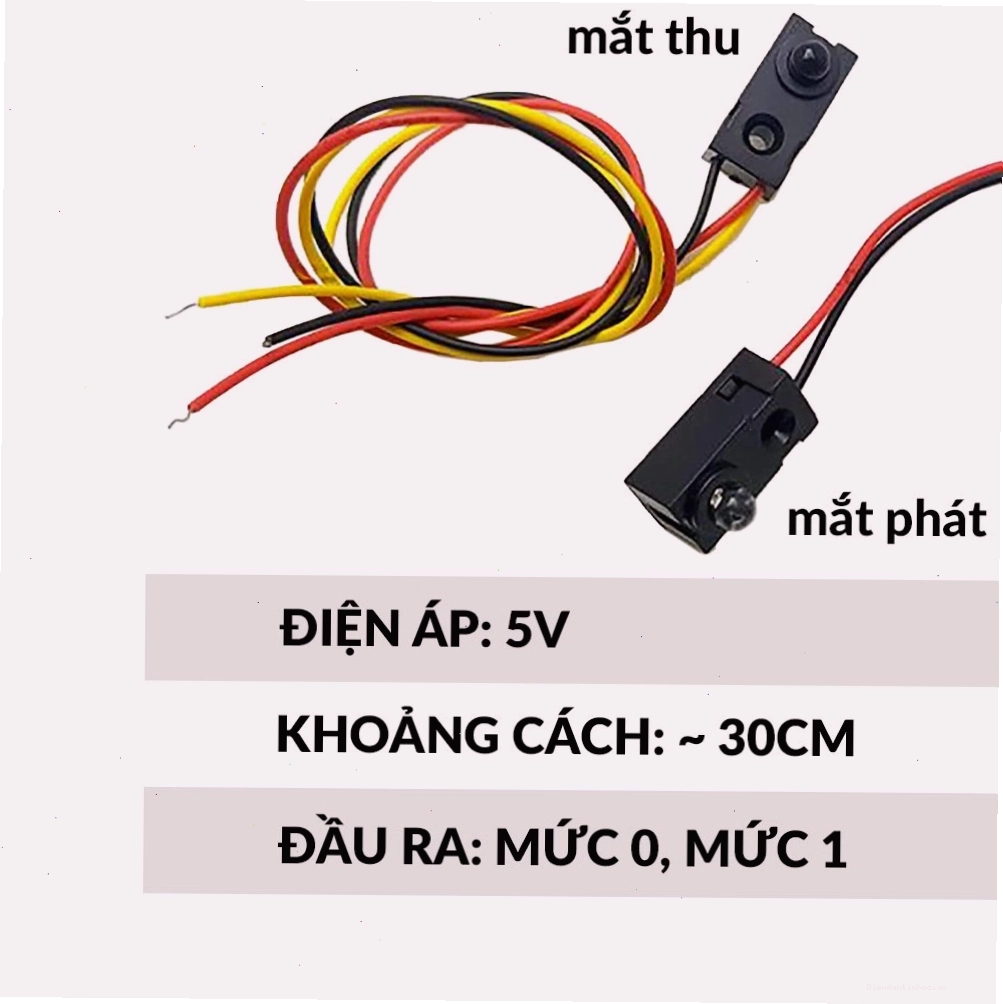

- Cảm biến thu phát (Through-beam): Bộ phận phát và bộ phận thu được đặt đối diện nhau. Khi có vật thể đi vào giữa, nó sẽ chặn tia hồng ngoại, làm thay đổi trạng thái của bộ thu.

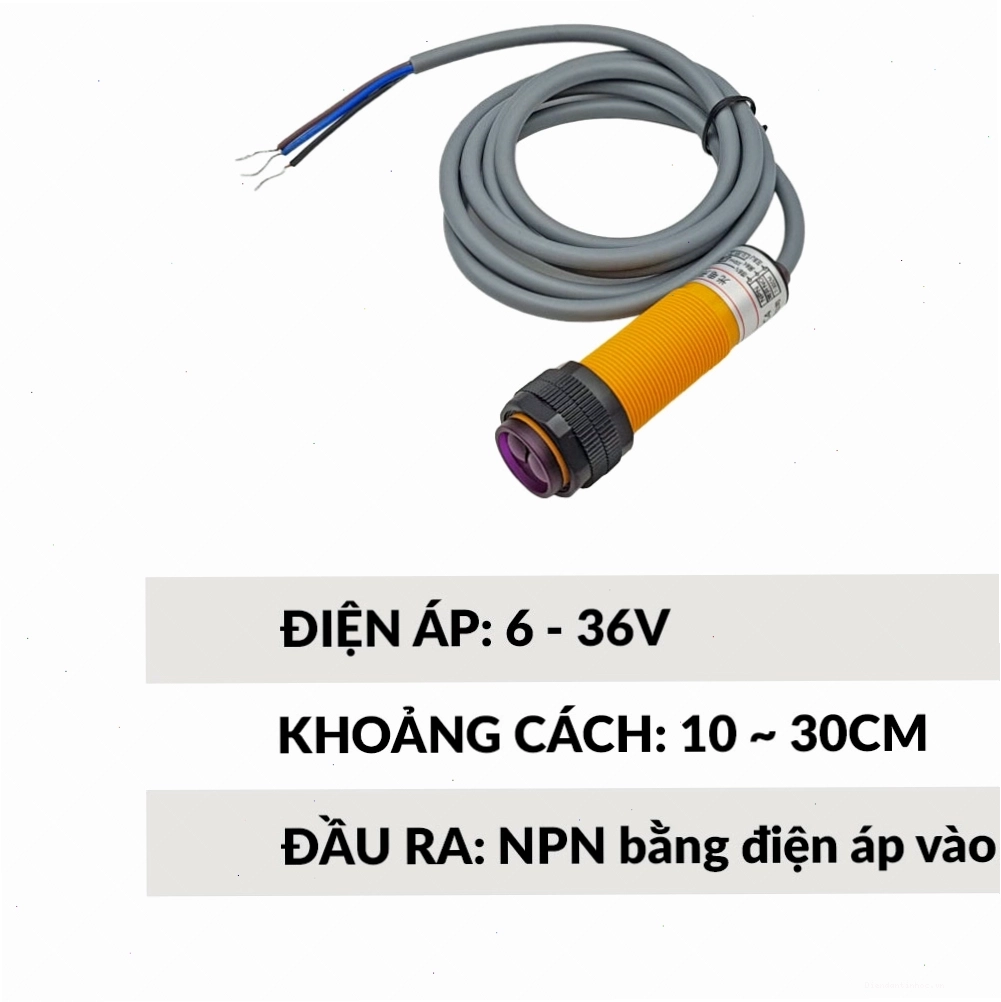

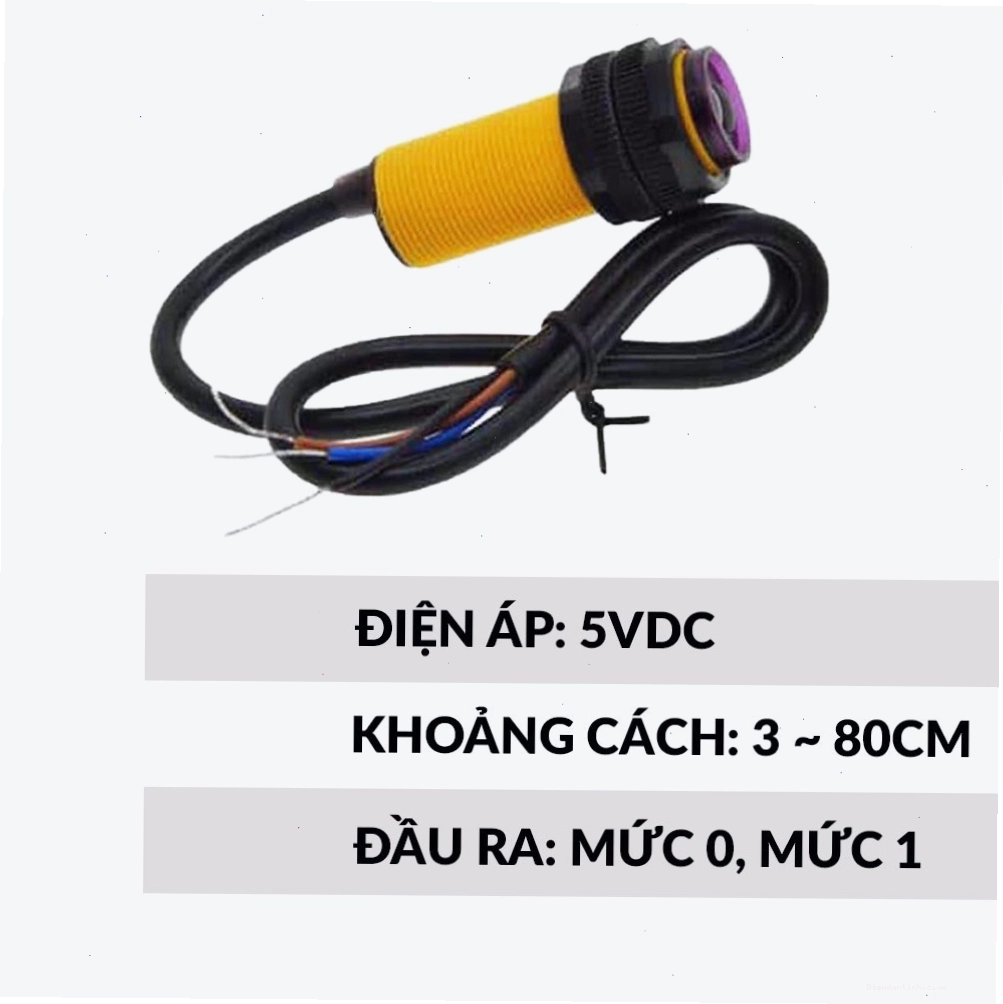

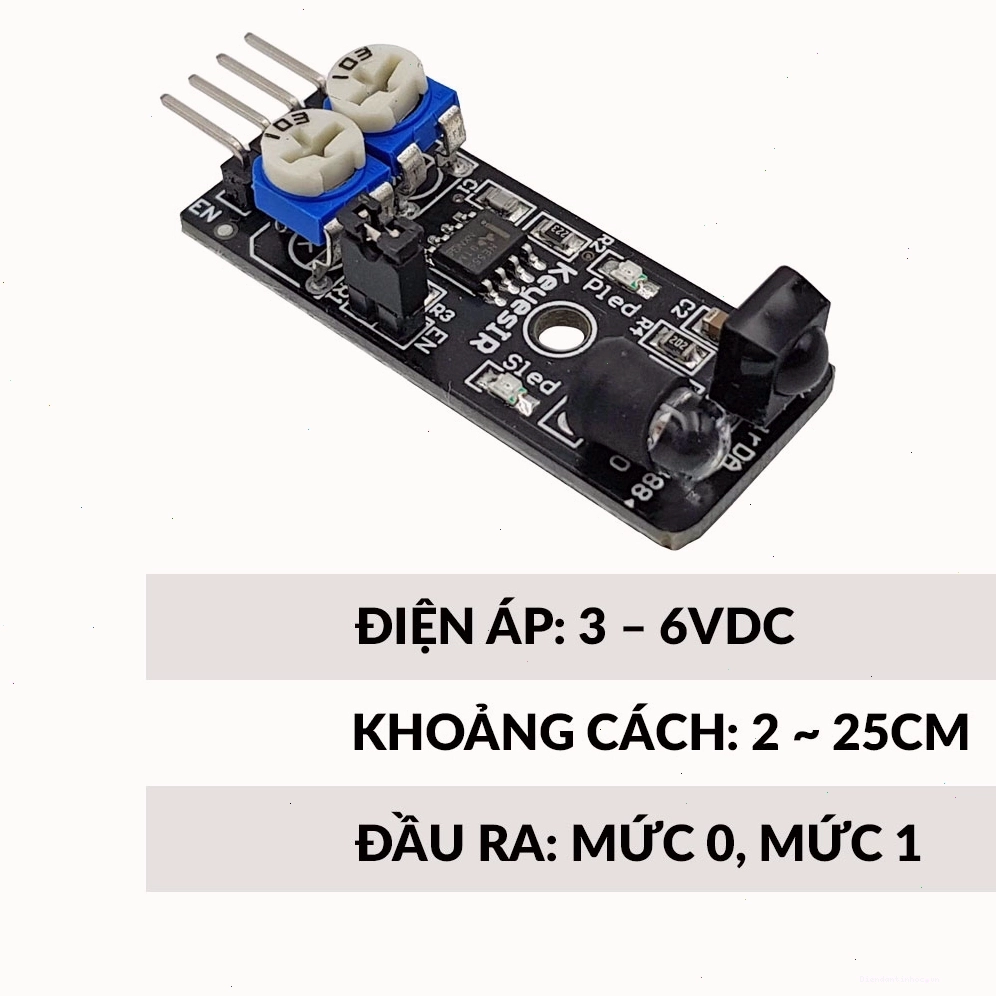

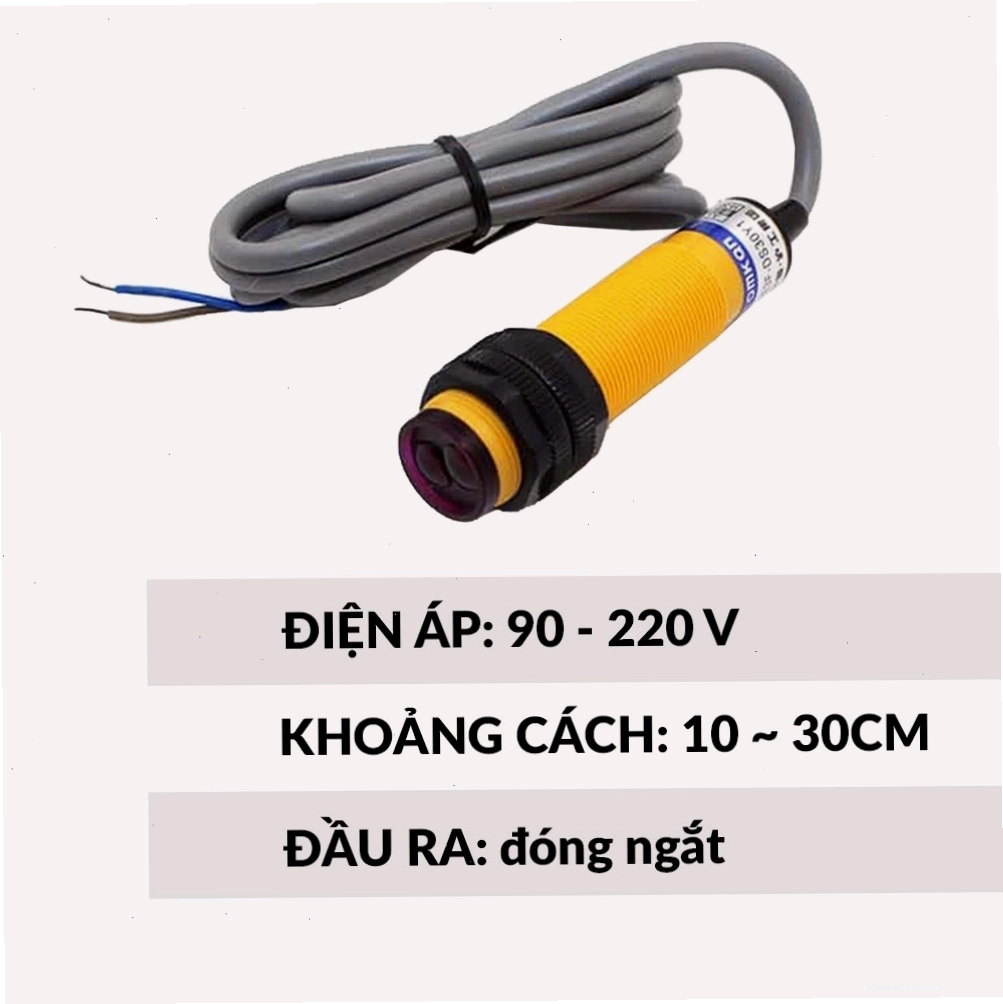

Một số mã cảm biến thông dụng mà bạn có thể gặp bao gồm cảm biến vật cản hồng ngoại LM393 (thường đi kèm mạch so sánh), cảm biến vật cản hồng ngoại E3F-DS30C4 NPN 6-36V (loại phản xạ khuếch tán, có ngõ ra NPN), và cảm biến vật cản hồng ngoại E18-D80NK (cũng là loại phản xạ khuếch tán, có thể điều chỉnh khoảng cách).
Ứng dụng đa dạng của cảm biến vật cản hồng ngoại
Nhờ nguyên lý hoạt động đơn giản nhưng hiệu quả, cảm biến vật cản hồng ngoại được ứng dụng rộng rãi trong nhiều lĩnh vực:
- Robot tự hành và xe dò line: Cảm biến được dùng để dò đường, tránh vật cản, giúp robot di chuyển theo vạch kẻ hoặc tự động né tránh chướng ngại vật trên đường đi.
- Hệ thống báo động và an ninh: Phát hiện sự xâm nhập trái phép khi có vật thể di chuyển cắt ngang một vùng được giám sát.

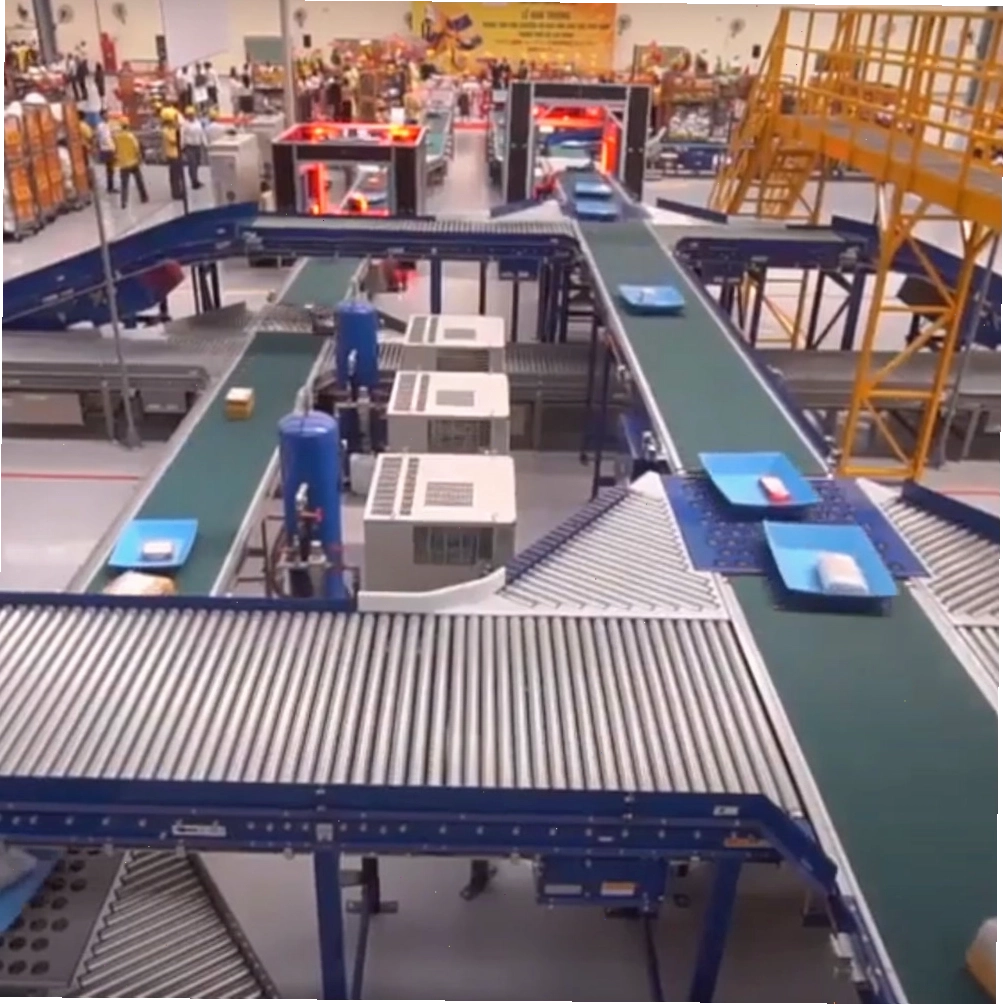

- Tự động hóa công nghiệp: Đếm sản phẩm trên băng chuyền, kiểm tra vị trí vật thể, kích hoạt máy móc khi có người hoặc vật đến gần.

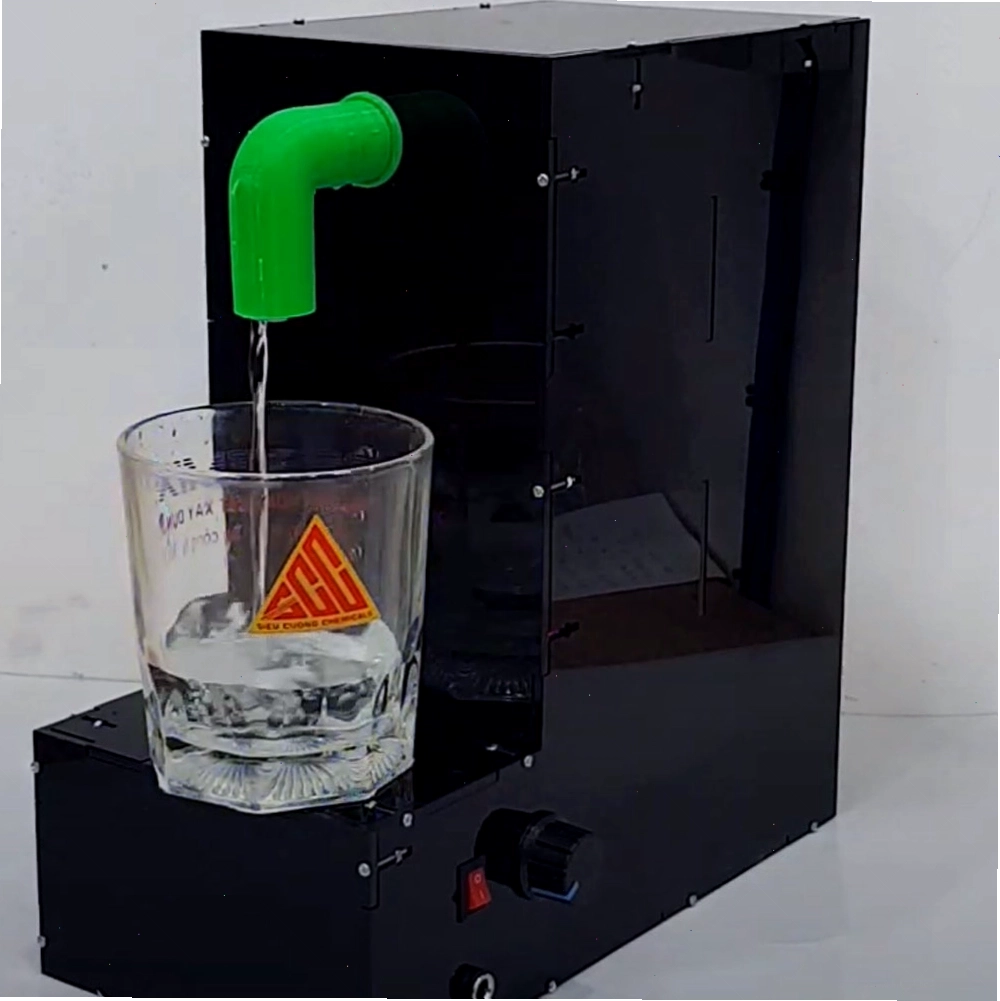

- Thiết bị gia dụng thông minh: Ví dụ, trong máy rửa tay tự động, cảm biến phát hiện bàn tay để kích hoạt vòi phun xà phòng.
- Đồ chơi và dự án DIY: Tạo ra các mô hình robot, xe tự chế có khả năng tương tác với môi trường xung quanh.
Hướng dẫn chế tạo bộ đo tốc độ động cơ sử dụng cảm biến vật cản hồng ngoại
Bạn có thể tự chế tạo một bộ đo tốc độ động cơ đơn giản để theo dõi vòng quay của trục động cơ. Dưới đây là các bước cơ bản:
Chuẩn bị linh kiện
Bạn sẽ cần:
- Cảm biến vật cản hồng ngoại (ví dụ: loại phản xạ khuếch tán).
- Một đĩa tròn nhỏ có gắn các khe hoặc các vạch đen trắng xen kẽ, được gắn vào trục động cơ.
- Vi điều khiển (Arduino, ESP32, Raspberry Pi Pico...) hoặc IC số để xử lý tín hiệu.
- Màn hình hiển thị (LCD, OLED) hoặc LED để báo tốc độ.
- Các linh kiện phụ trợ khác như dây nối, nguồn cấp, điện trở, tụ điện...
Nguyên lý hoạt động của bộ đo tốc độ
Đĩa tròn gắn trên trục động cơ sẽ quay cùng động cơ. Khi đĩa quay, các khe hoặc vạch đen trắng sẽ đi qua cảm biến vật cản hồng ngoại. Cảm biến sẽ liên tục thay đổi trạng thái đầu ra mỗi khi phát hiện khe hoặc vạch. Vi điều khiển sẽ đếm số lần thay đổi trạng thái này trong một khoảng thời gian nhất định (ví dụ: 1 giây). Từ số lần đếm này, ta có thể tính toán ra tốc độ quay của động cơ (RPM - Revolutions Per Minute).
Các bước thực hiện
- Gắn đĩa vào trục động cơ: Đảm bảo đĩa được gắn chắc chắn và cân bằng.
- Lắp đặt cảm biến: Đặt cảm biến sao cho đĩa quay đi qua vùng phát hiện của nó. Điều chỉnh vị trí để cảm biến có thể phát hiện chính xác các khe hoặc vạch.

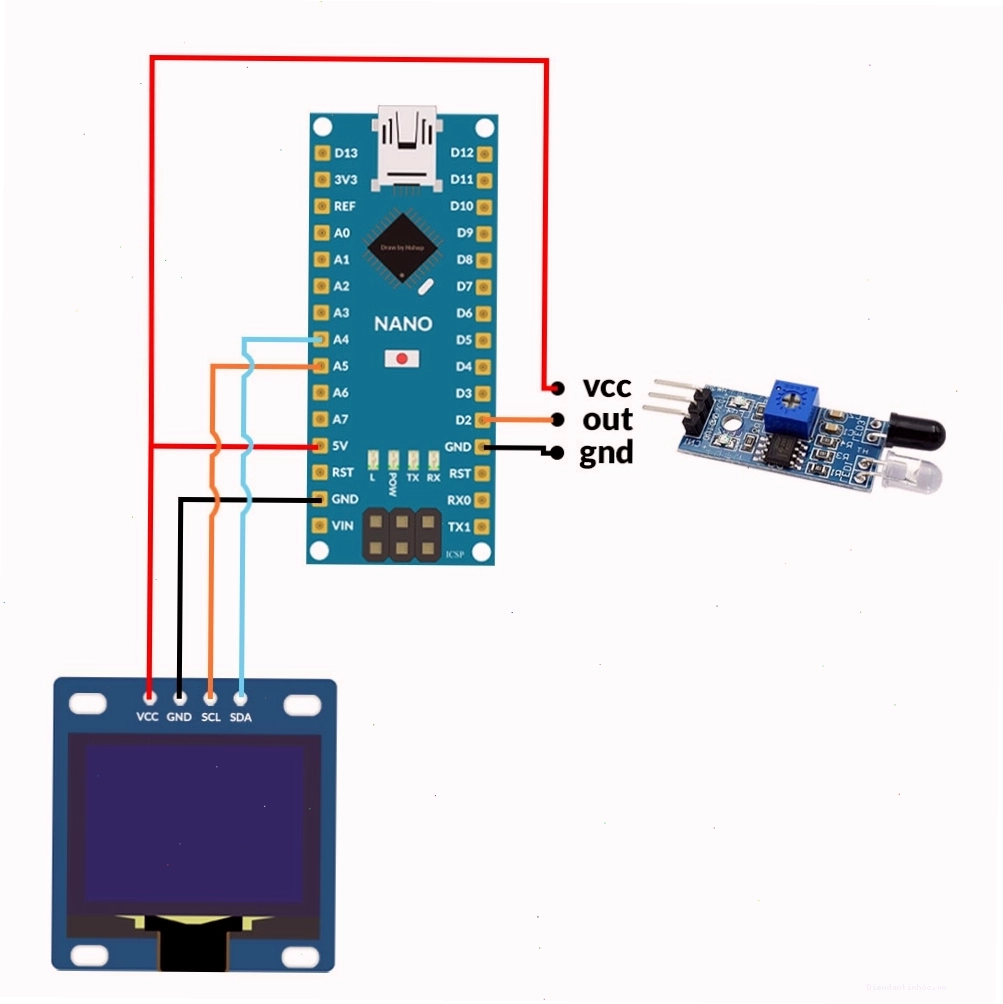

- Kết nối với vi điều khiển: Nối chân tín hiệu đầu ra của cảm biến vật cản hồng ngoại với một chân ngắt (interrupt pin) của vi điều khiển. Nối chân nguồn và chân đất (GND) của cảm biến với nguồn cấp.
- Lập trình vi điều khiển: Viết mã chương trình để:
- Thiết lập chân ngắt để đếm mỗi khi có sự kiện thay đổi trạng thái từ cảm biến.
- Sử dụng bộ định thời (timer) để đo đếm trong khoảng thời gian xác định (ví dụ: 1 giây).
- Tính toán tốc độ (số lần đếm / thời gian) và chuyển đổi sang đơn vị RPM.
- Hiển thị kết quả lên màn hình LCD hoặc OLED.
- Kiểm tra và hiệu chỉnh: Cấp nguồn cho động cơ và quan sát kết quả hiển thị. Điều chỉnh vị trí cảm biến hoặc mã chương trình nếu cần thiết để đạt độ chính xác cao nhất.
Lưu ý khi sử dụng cảm biến vật cản hồng ngoại
Để đảm bảo hiệu quả hoạt động, cần lưu ý một số điểm sau:
- Khoảng cách phát hiện: Mỗi loại cảm biến có một phạm vi phát hiện tối đa. Cần lựa chọn loại cảm biến phù hợp với ứng dụng và điều chỉnh khoảng cách lắp đặt cho hợp lý.
- Loại vật liệu và màu sắc: Như đã đề cập, bề mặt vật liệu và màu sắc ảnh hưởng đến khả năng phản xạ tia hồng ngoại. Cần cân nhắc yếu tố này khi thiết kế.
- Ánh sáng môi trường: Ánh sáng mạnh từ mặt trời hoặc các nguồn sáng khác có thể gây nhiễu cho cảm biến. Một số cảm biến có bộ lọc hoặc mạch xử lý để giảm thiểu ảnh hưởng này.
- Góc đặt cảm biến: Đảm bảo cảm biến được đặt ở góc phù hợp để có thể phát hiện vật cản một cách tin cậy.

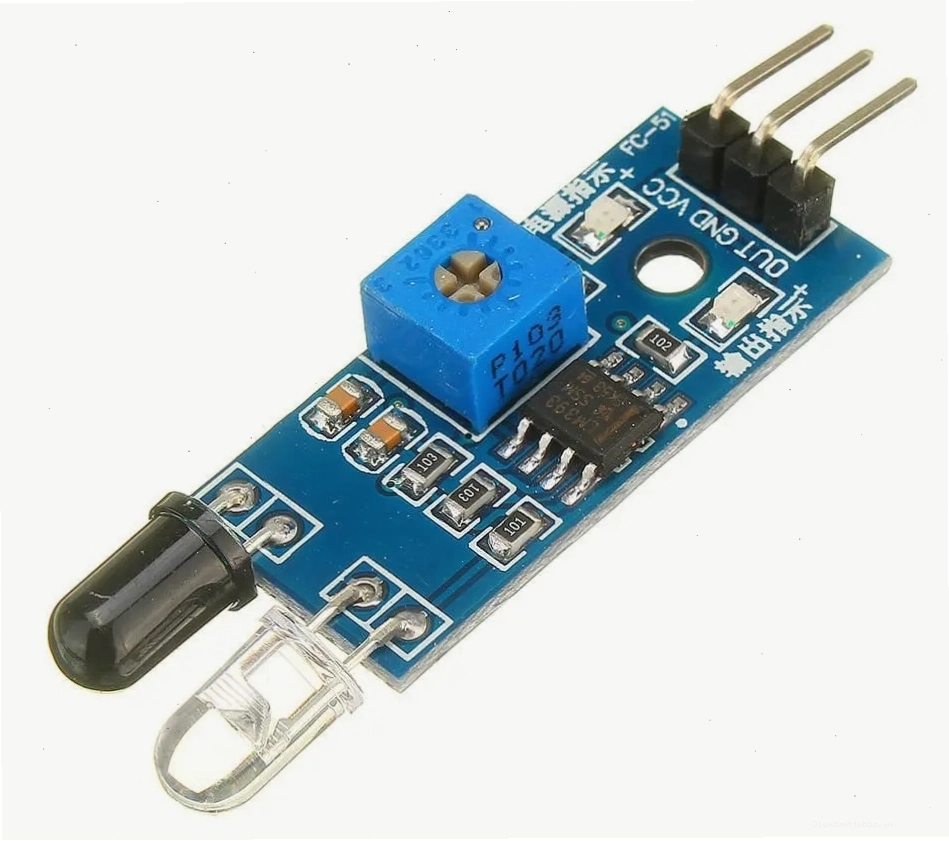

Việc hiểu rõ nguyên lý hoạt động và các yếu tố ảnh hưởng sẽ giúp bạn tận dụng tối đa khả năng của cảm biến vật cản hồng ngoại IR Infrared Obstacle Avoidance trong các dự án của mình.
Hy vọng những thông tin trên sẽ giúp bạn hiểu rõ hơn về cảm biến vật cản hồng ngoại. Nếu bạn đang tìm kiếm các loại cảm biến này hoặc linh kiện điện tử, hãy khám phá các sản phẩm tại các cửa hàng uy tín để có được lựa chọn tốt nhất cho dự án của mình!
